Gối Đỡ PU Đường Ống Cách Nhiệt: Tiêu Chuẩn Kỹ Thuật & Giải Pháp Triệt Tiêu Cầu Nhiệt (2026)

Trong hệ thống cơ điện lạnh (M&E), vị trí tiếp xúc giữa đường ống và kết cấu giá đỡ là một trong những điểm cần được kiểm soát nghiêm ngặt về truyền nhiệt, tải trọng cơ học và nguy cơ ngưng tụ hơi nước. Nếu sử dụng vật liệu kê đỡ không phù hợp, hệ thống có thể xuất hiện cầu nhiệt, đọng sương, hư hỏng lớp bảo ôn hoặc biến dạng tại vị trí chịu tải. Gối đỡ PU đường ống sử dụng Polyurethane Foam cứng (Rigid PU Foam) là giải pháp kết hợp khả năng cách nhiệt với chức năng truyền tải trọng từ đường ống xuống kết cấu đỡ.

Đối với các dự án HVAC, Chiller, kho lạnh và đường ống công nghiệp, vật liệu gối đỡ PU có thể được thiết kế với tỷ trọng mục tiêu từ 160kg/m³ đến 350kg/m³, tùy tải trọng và yêu cầu kỹ thuật. Tuy nhiên, tỷ trọng không phải là thông số duy nhất quyết định khả năng chịu lực. Kỹ sư cần đồng thời đánh giá cường độ chịu nén, độ biến dạng dài hạn, hệ số dẫn nhiệt, độ hút nước và khả năng ổn định kích thước của thành phẩm.

Với định hướng cung cấp nguyên liệu Polyurethane và giải pháp kỹ thuật sản xuất trong nước, Vinosaur Polyurethane – Công ty TNHH Việt Nguyên (Khủng Long Việt Nguyên) tập trung vào việc lựa chọn hệ hóa chất, kiểm soát tỷ trọng và hỗ trợ doanh nghiệp tối ưu quy trình sản xuất gối đỡ PU theo điều kiện vận hành thực tế.

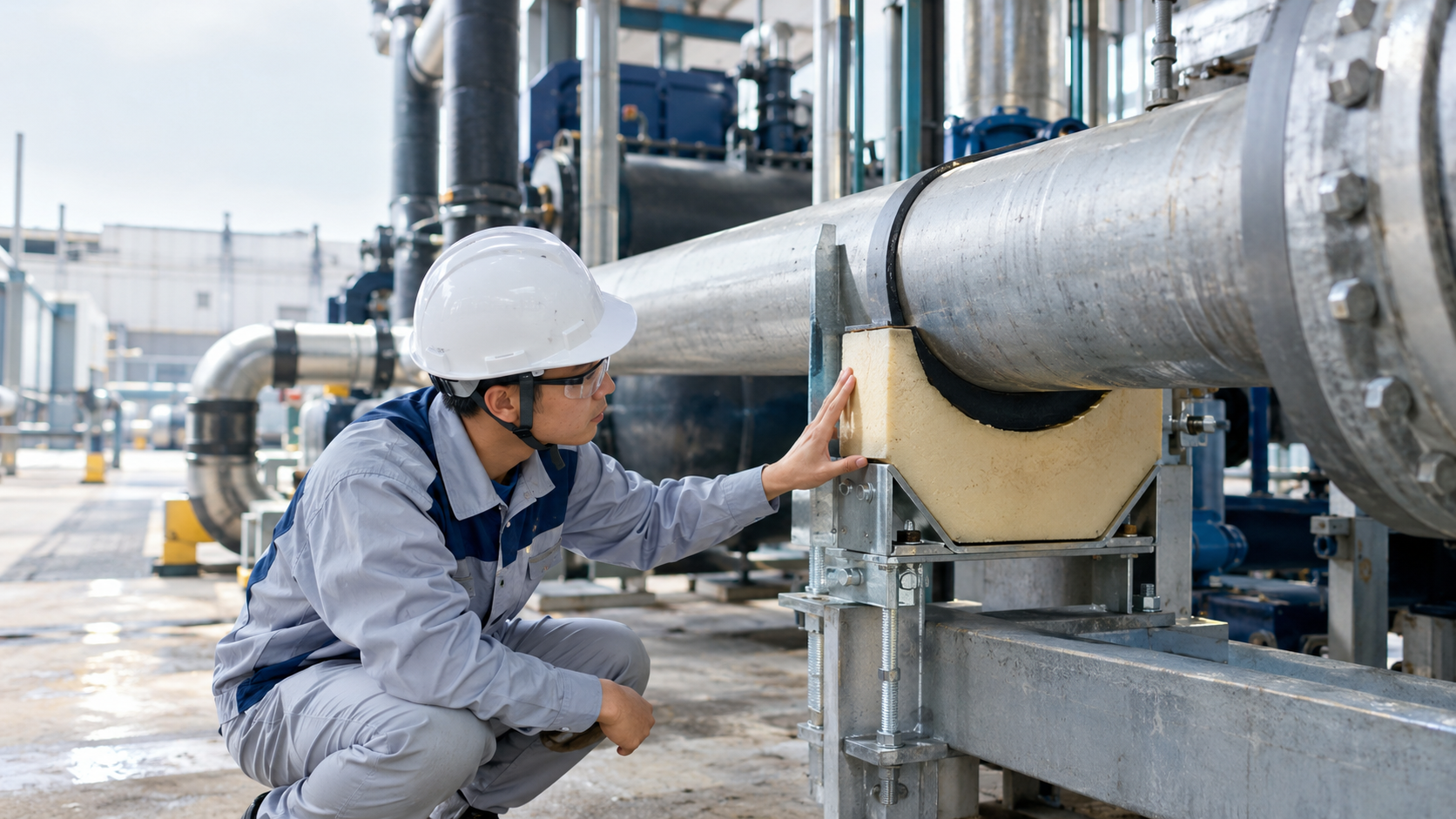

Gối Đỡ PU Đường Ống Cách Nhiệt Là Gì? Tổng Quan Về Giải Pháp Pipe Cell Foam Trong Hệ Thống Cơ Điện Lạnh

Gối Đỡ PU Đường Ống Cách Nhiệt Là Gì? Tổng Quan Về Giải Pháp Pipe Cell Foam Trong Hệ Thống Cơ Điện Lạnh - Vinosaur Polyurethane

Cấu tạo gối đỡ PU đường ống từ hệ Polyurethane Foam và lớp bảo ôn chuyên dụng

Gối đỡ PU đường ống là chi tiết cách nhiệt chịu tải, được chế tạo từ vật liệu Polyurethane Foam cứng và đặt tại các vị trí tiếp xúc giữa đường ống với giá treo, cùm đỡ hoặc kết cấu thép. Sản phẩm còn được gọi là chõ đỡ ống PU cách nhiệt, PU pipe support hoặc insulated pipe support.

Phần lõi của gối đỡ được hình thành từ phản ứng giữa Polyol và Isocyanate, tạo nên mạng polymer polyurethane có cấu trúc bọt cứng. Với hệ hóa chất được thiết kế phù hợp, tỷ lệ tế bào kín (closed-cell content) có thể đạt mục tiêu trên 95%. Cấu trúc này hạn chế sự dịch chuyển của khí trong vật liệu, góp phần giảm truyền nhiệt và hạn chế nước xâm nhập vào lõi Foam.

Tùy cấu hình lắp đặt, một bộ gối đỡ hoàn chỉnh có thể bao gồm:

• Lõi Rigid PU Foam: Bộ phận chính đảm nhiệm cách nhiệt và tiếp nhận tải trọng nén.
• Bề mặt tiếp xúc định hình: Được gia công theo bán kính ngoài của đường ống hoặc lớp bảo ôn để phân bố lực tiếp xúc.
• Lớp bảo vệ hoặc ngăn hơi: Có thể sử dụng màng nhôm, lớp phủ chống ẩm hoặc vật liệu bọc phù hợp với thiết kế bảo ôn.
• Cùm đỡ và kết cấu kim loại: Có nhiệm vụ định vị gối đỡ, truyền tải trọng về hệ giá đỡ và kiểm soát chuyển vị theo thiết kế.

Đối với các tuyến ống lạnh, lớp ngăn hơi cần được xử lý liên tục tại vị trí tiếp giáp giữa gối đỡ và lớp cách nhiệt xung quanh. Nếu để hở mối nối, hơi ẩm vẫn có thể xâm nhập và gây ngưng tụ, kể cả khi lõi PU có tỷ lệ tế bào kín cao.

Vai trò của chõ đỡ ống PU cách nhiệt trong việc cố định, giảm rung và bảo vệ đường ống công nghiệp

Trong một hệ thống đường ống công nghiệp, gối đỡ thực hiện đồng thời hai chức năng: truyền tải trọng cơ học và hạn chế truyền nhiệt qua vị trí đỡ. Đây là điểm khác biệt quan trọng so với việc chỉ sử dụng các vật liệu bảo ôn thông thường.

Về cơ học, gối đỡ phải chịu tải trọng từ trọng lượng bản thân đường ống, môi chất bên trong, lớp bảo ôn và các tác động vận hành được phân bổ về vị trí giá đỡ. Đối với đường ống có đường kính lớn, áp lực tiếp xúc cục bộ có thể tăng đáng kể nếu diện tích kê đỡ quá nhỏ.

Về vận hành, chõ đỡ ống PU cách nhiệt giúp duy trì hình dạng lớp bảo ôn tại điểm chịu lực và giảm tiếp xúc dẫn nhiệt trực tiếp giữa đường ống lạnh với kết cấu kim loại. Khi được thiết kế đồng bộ với cùm đỡ và hệ treo, chi tiết này có thể góp phần hạn chế truyền rung và giảm nguy cơ hư hỏng tại vùng tiếp xúc. Tuy nhiên, bản thân gối PU không thay thế thiết bị chống rung chuyên dụng và không được mặc nhiên xem là điểm neo cố định chịu lực dọc trục.

Sự khác biệt giữa gối đỡ PU Foam và gối gỗ truyền thống trong hệ thống đường ống lạnh

Gỗ từng được sử dụng phổ biến làm vật liệu kê đỡ nhờ khả năng gia công thuận tiện. Tuy nhiên, trong môi trường lạnh và có độ ẩm cao, hiệu quả lâu dài phụ thuộc rất lớn vào chủng loại gỗ, quá trình xử lý chống ẩm, phương pháp lắp đặt và chất lượng lớp ngăn hơi.

Gối đỡ Rigid PU Foam được thiết kế cho mục đích cách nhiệt chịu tải có lợi thế về khả năng điều chỉnh tỷ trọng, hình học và các đặc tính vật liệu theo yêu cầu công trình.

Việc thay thế gối gỗ bằng PU cần được xem là quyết định kỹ thuật dựa trên yêu cầu tải trọng và môi trường vận hành, không chỉ là thay đổi vật liệu. Một gối đỡ PU không đạt cường độ nén hoặc bị lắp đặt sai vẫn có thể gây sự cố cho hệ thống.

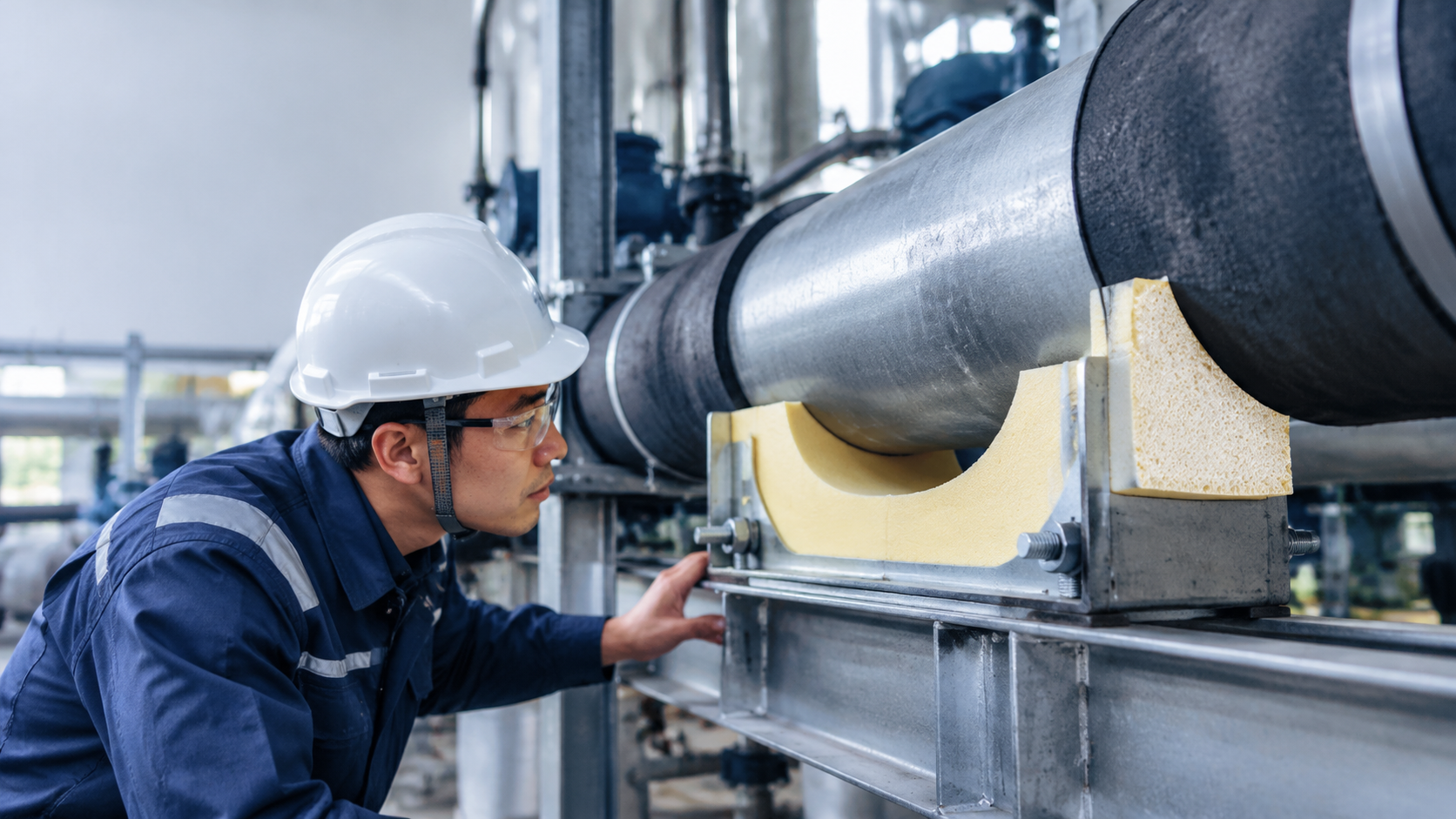

Đặc Tính Kỹ Thuật Của Gối Đỡ PU Đường Ống: Chịu Lực Cao, Cách Nhiệt Vượt Trội

Đặc Tính Kỹ Thuật Của Gối Đỡ PU Đường Ống: Chịu Lực Cao, Cách Nhiệt Vượt Trội - Vinosaur Polyurethane

Tỷ trọng PU Foam từ 160kg/m3 đến 350kg/m3 giúp chống nén và hạn chế biến dạng đường ống

Tỷ trọng từ 160kg/m³ đến 350kg/m³ là dải mục tiêu có thể được lựa chọn khi phát triển nguyên liệu đúc gối đỡ pipe foam chịu tải. Trong cùng một hệ công thức và điều kiện gia công, khi tỷ trọng tăng, cường độ chịu nén thường có xu hướng tăng do lượng vật liệu polymer trên một đơn vị thể tích lớn hơn. Tuy nhiên, mối quan hệ này không tuyến tính tuyệt đối và không thể sử dụng tỷ trọng để suy ra một giá trị cường độ chịu nén chính xác.

Khả năng chịu tải của gối đỡ phụ thuộc vào cấu trúc tế bào, mức độ liên kết mạng polymer, hướng nở Foam, nhiệt độ sử dụng, hình dạng gối và phương pháp truyền lực. Hai mẫu PU có cùng tỷ trọng 250kg/m³ nhưng sử dụng hệ Polyol, chỉ số Isocyanate hoặc quy trình đóng rắn khác nhau có thể cho kết quả chịu nén khác nhau.

Kỹ sư cần phân biệt cường độ chịu nén (compressive strength), được biểu thị bằng kPa hoặc MPa, với tải trọng cho phép của một gối đỡ hoàn chỉnh. Phép thử theo ASTM D1621 hoặc ISO 844 cho phép xác định đặc tính ứng suất – biến dạng của vật liệu bọt cứng. Giá trị ứng suất tại 10% biến dạng hoặc tại điểm chảy không đồng nghĩa với ứng suất làm việc cho phép trong suốt vòng đời công trình.

Lưu ý kỹ thuật: Bảng trên là định hướng lựa chọn tỷ trọng, không phải bảng chứng nhận tải trọng hoặc cường độ nén của Vinosaur. Không có cơ sở để khẳng định mọi mẫu PU 160–350kg/m³ đều đạt một ngưỡng chịu nén cố định nếu chưa có phiếu thử nghiệm cho từng công thức và điều kiện gia công.

Về nguyên tắc thiết kế, ứng suất nén trung bình tại gối đỡ có thể xác định sơ bộ bằng công thức σ = F/A, trong đó F là lực nén tác dụng (N), A là diện tích chịu lực hữu hiệu (mm²) và σ là ứng suất (MPa, tương đương N/mm²). Chẳng hạn, nếu tải trọng thiết kế truyền xuống gối là 5.000N và diện tích chịu lực hữu hiệu là 10.000mm² thì ứng suất nén trung bình đạt 0,5MPa, tương đương 500kPa.

Đây chỉ là phép tính minh họa, không phải tải trọng được chứng nhận của sản phẩm. Để xác định khả năng sử dụng lâu dài, ứng suất làm việc phải được đối chiếu với số liệu thử nghiệm ở nhiệt độ vận hành, hệ số an toàn thiết kế, độ biến dạng cho phép và đặc tính từ biến (compressive creep). Tại các vị trí chịu rung động, tải trọng động hoặc chịu lực tập trung, cần thực hiện đánh giá bổ sung.

Hệ số dẫn nhiệt k-factor <= 0.022 W/mK giúp triệt tiêu cầu nhiệt và hiện tượng đọng sương

Hệ số dẫn nhiệt, ký hiệu k hoặc λ, phản ánh khả năng truyền nhiệt qua vật liệu. Đơn vị đo thường dùng là W/(m·K). Giá trị càng thấp, vật liệu càng có khả năng hạn chế truyền nhiệt qua cùng một chiều dày khi các điều kiện khác tương đương.

Đối với các hệ PU cách nhiệt hiệu suất cao, k-factor ≤ 0,022 W/(m·K) có thể được đặt làm mục tiêu phát triển công thức hoặc chỉ tiêu nghiệm thu tại một nhiệt độ trung bình thử nghiệm xác định. Tuy nhiên, không thể mặc định giá trị này áp dụng cho mọi gối đỡ PU tỷ trọng 160–350kg/m³. Khi tỷ trọng tăng, phần truyền nhiệt qua mạng polymer rắn có thể tăng; đồng thời hệ số dẫn nhiệt còn phụ thuộc loại khí trong tế bào, tuổi Foam, cấu trúc tế bào và nhiệt độ đo.

Vì vậy, chỉ tiêu k-factor phải đi kèm điều kiện đo và báo cáo thử nghiệm. Tiêu chuẩn ISO 8301 quy định phương pháp đo đặc tính truyền nhiệt ổn định bằng thiết bị đo dòng nhiệt. Ngoài ra, tiêu chuẩn ASTM C591 quy định các nhóm tính chất vật lý đối với vật liệu bảo ôn PIR đúc sẵn, bao gồm độ dẫn nhiệt và độ chịu nén. ASTM C591 không phải chứng nhận chung áp dụng tự động cho mọi công thức PU.

Nguồn tham khảo kỹ thuật: ISO 8301 tại https://www.iso.org/standard/15421.html và ASTM C591 tại https://store.astm.org/c0591-22.html.

Trong một tuyến ống lạnh, cầu nhiệt xuất hiện khi có đường truyền nhiệt qua vùng cách nhiệt hoặc chi tiết đỡ có khả năng dẫn nhiệt cao hơn phần bảo ôn xung quanh. Sử dụng gối đỡ PU phù hợp giúp giảm đáng kể cầu nhiệt tại vị trí kê đỡ, thay vì để đường ống hoặc lớp bảo ôn bị nén trực tiếp bởi cấu kiện kim loại.

Về mặt kỹ thuật, không thể khẳng định gối PU tự động triệt tiêu hoàn toàn cầu nhiệt trong mọi cấu hình. Mức độ hạn chế cầu nhiệt còn phụ thuộc chiều dày gối, nhiệt độ môi chất, hình dạng cùm đỡ, các chi tiết kim loại xuyên qua lớp cách nhiệt và chất lượng thi công.

Hiện tượng đọng sương xảy ra khi nhiệt độ bề mặt bên ngoài thấp hơn điểm sương của không khí xung quanh. Nếu bề mặt gối hoặc chi tiết kim loại tiếp xúc không khí bị lạnh dưới điểm sương, hơi nước có thể ngưng tụ. Do đó, kỹ sư cần kiểm tra nhiệt độ bề mặt, điều kiện nhiệt ẩm thiết kế và tính liên tục của lớp ngăn hơi, không chỉ căn cứ vào một giá trị k-factor.

Khả năng chống thấm nước tuyệt đối, duy trì độ ổn định trong môi trường ẩm và nhiệt độ thấp

Rigid PU Foam có cấu trúc tế bào kín là vật liệu phù hợp để phát triển các chi tiết cách nhiệt có độ hút nước thấp. Trong những hệ công thức được kiểm soát tốt, tỷ lệ tế bào kín mục tiêu trên 95% giúp hạn chế các đường thông liên tục để nước và hơi ẩm xâm nhập sâu vào vật liệu.

Tuy nhiên, cần phân biệt khả năng kháng nước cao với khái niệm chống thấm nước tuyệt đối. PU Foam không nên được công bố là hoàn toàn không hút nước nếu chưa có số liệu chứng minh. Nước vẫn có thể xâm nhập thông qua bề mặt cắt, các tế bào bị phá vỡ, vết nứt hoặc những mối nối bảo ôn không kín.

Đối với gối đỡ hoạt động trong kho lạnh, nhà máy thực phẩm hoặc hệ thống Chiller, cần kiểm soát đồng thời:

• Độ hút nước theo phương pháp thử được thống nhất trong hồ sơ kỹ thuật.
• Tỷ lệ tế bào kín và mức độ đồng nhất của cấu trúc Foam.
• Khả năng truyền hơi nước qua vật liệu và các mối nối.
• Độ ổn định kích thước sau chu kỳ thay đổi nhiệt độ.
• Khả năng duy trì đặc tính cơ học sau thời gian vận hành trong môi trường lạnh và ẩm.

Lớp phủ chống ẩm và hệ ngăn hơi bên ngoài cần được thiết kế đồng bộ với vật liệu PU. Đây là điều kiện quan trọng để giảm nguy cơ đọng nước bên trong lớp cách nhiệt, ăn mòn dưới lớp bảo ôn và suy giảm hiệu suất nhiệt của hệ thống.

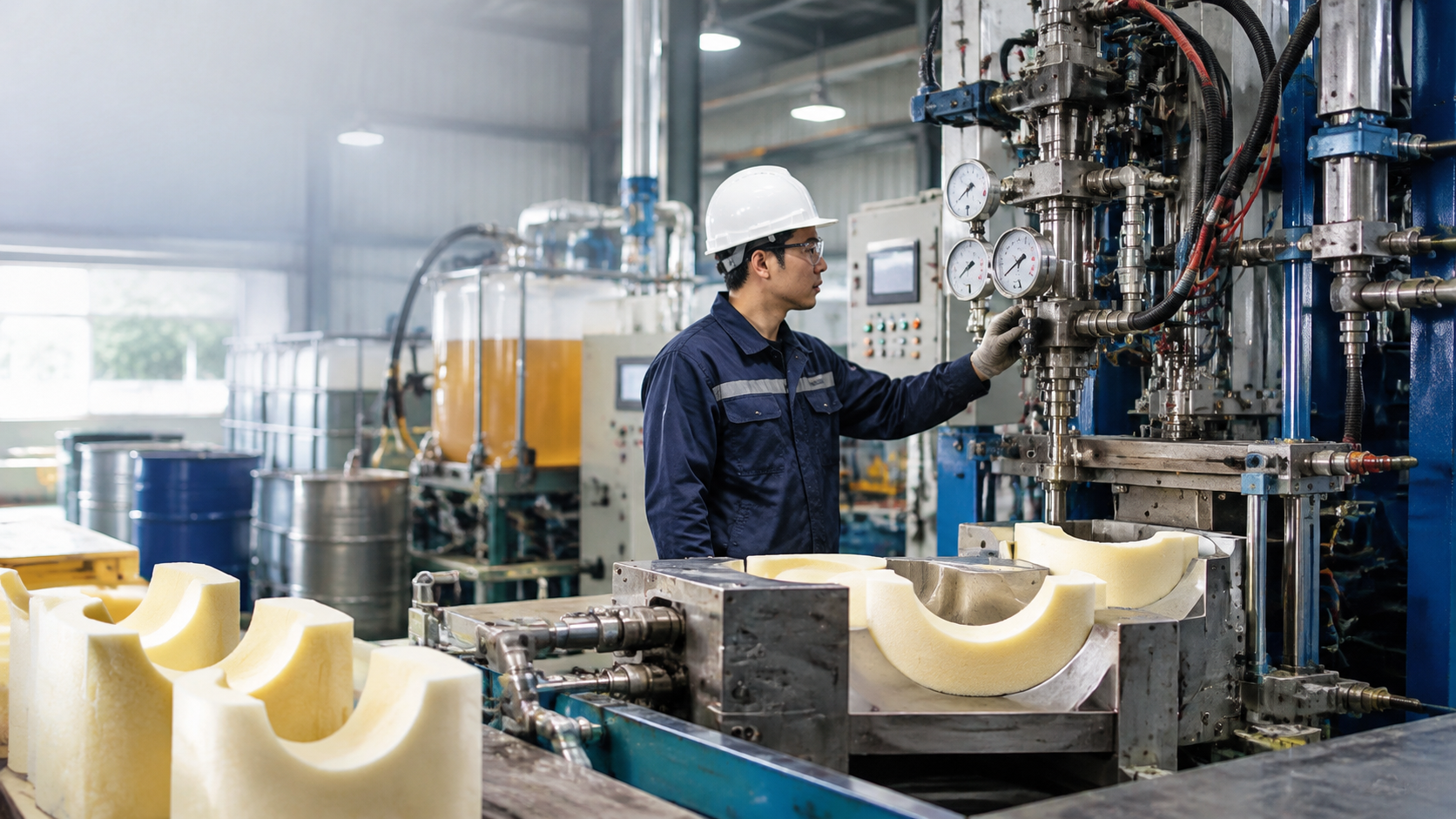

Công Nghệ Sản Xuất Nguyên Liệu Đúc Gối Đỡ Pipe Foam Đạt Chuẩn Kỹ Thuật Công Nghiệp

Công Nghệ Sản Xuất Nguyên Liệu Đúc Gối Đỡ Pipe Foam Đạt Chuẩn Kỹ Thuật Công Nghiệp - Vinosaur Polyurethane

Kiểm soát hệ Polyol và Isocyanate MDI/TDI để tạo cấu trúc Foam PU ổn định, đồng đều

Nguyên liệu đúc gối đỡ pipe foam thường được phát triển từ hệ hóa chất hai thành phần: thành phần Polyol pha chế và thành phần Isocyanate. Khi phối trộn, nhóm hydroxyl (-OH) của Polyol phản ứng với nhóm isocyanate (-NCO) tạo liên kết urethane (-NH-CO-O-), hình thành mạng polymer có độ cứng và tính chất cơ học phụ thuộc công thức.

Đối với hệ Rigid PU Foam, polymeric MDI (pMDI) là một lựa chọn phổ biến nhờ khả năng tạo mạng polymer có mật độ liên kết phù hợp cho vật liệu cứng. TDI cũng thuộc nhóm nguyên liệu isocyanate sử dụng trong công nghiệp polyurethane, nhưng không nên xem MDI và TDI là hai nguyên liệu có thể thay thế trực tiếp theo cùng một tỷ lệ trộn. Việc lựa chọn phụ thuộc thiết kế hệ hóa chất, chỉ số NCO và yêu cầu an toàn sản xuất.

Trong công thức PU Foam, một số phản ứng và thành phần cần được kiểm soát chặt chẽ:

• Phản ứng tạo urethane: Polyol kết hợp với Isocyanate, góp phần hình thành cấu trúc polymer chịu lực.
• Phản ứng với nước: Isocyanate phản ứng với nước tạo khí CO₂ và cấu trúc urea; lượng nước không phù hợp có thể làm sai lệch tỷ trọng hoặc tạo lỗ rỗng bất thường.
• Chất tạo xốp: Góp phần hình thành cấu trúc tế bào, ảnh hưởng đến tỷ trọng và hệ số dẫn nhiệt.
• Chất xúc tác: Điều chỉnh tương quan giữa tốc độ tạo khí và tốc độ phát triển mạng polymer.
• Chất hoạt động bề mặt silicone: Hỗ trợ ổn định tế bào, hạn chế sụp bọt và kiểm soát kích thước tế bào.
• Phụ gia chống cháy: Được lựa chọn theo chỉ tiêu phản ứng với lửa, độ tương thích và yêu cầu công trình.

Để sản xuất gối đỡ PU có tỷ trọng lớn và khả năng chịu tải ổn định, kỹ thuật viên phải cân bằng giữa phản ứng tạo khí và phản ứng tạo mạng. Nếu khí thoát ra quá nhanh khi cấu trúc polymer chưa đủ bền, Foam có thể xuất hiện lỗ rỗng lớn hoặc suy giảm tính đồng nhất. Ngược lại, nếu phản ứng đóng rắn diễn ra không phù hợp với khả năng điền đầy khuôn, sản phẩm có thể xuất hiện vùng thiếu liệu, ứng suất nội hoặc mật độ không đều.

Ba chỉ số thời gian phản ứng cần theo dõi là cream time (thời gian bắt đầu xuất hiện phản ứng tạo bọt), rise time (thời gian phát triển chiều cao bọt đến giai đoạn ổn định theo phương pháp quan sát) và tack-free time (thời gian bề mặt không còn dính theo phương pháp kiểm tra quy định). Đây là những chỉ số phục vụ kiểm soát sản xuất, không thể tự suy ra thời gian tháo khuôn hoặc thời điểm vật liệu đạt đầy đủ cơ tính.

Điều chỉnh mật độ PU từ 28-35kg/m3 đến 200-450kg/m3 theo yêu cầu chịu lực và cách nhiệt

Công nghệ polyurethane cho phép thiết kế các hệ Foam có mật độ rất khác nhau. Trong nhóm vật liệu cách nhiệt, tỷ trọng 28–35kg/m³ thường được sử dụng làm một khoảng tham chiếu cho các ứng dụng ưu tiên khả năng cách nhiệt và trọng lượng thấp. Với các chi tiết chịu tải như gối đỡ đường ống, hệ nguyên liệu có thể được phát triển ở mật độ cao hơn, chẳng hạn 200–450kg/m³ tùy yêu cầu cơ học.

Riêng đối với gối đỡ PU đường ống trong bài viết này, dải 160–350kg/m³ là phạm vi mục tiêu cần được kiểm chứng bằng mẫu đúc thực tế và các phép thử cơ lý. Việc sản xuất ở tỷ trọng cao đòi hỏi xem xét tính lưu động của hỗn hợp, áp lực điền đầy, khả năng thoát khí, nhiệt phản ứng và hiện tượng co ngót sau đóng rắn.

Các khoảng trên thể hiện định hướng phát triển hệ vật liệu, không phải mức tỷ trọng mà mọi dây chuyền hoặc công thức PU đều có thể sản xuất ổn định. Tỷ trọng khối đo trên mẫu thử cũng cần được phân biệt với tỷ trọng lõi và tỷ trọng trung bình của thành phẩm có lớp da đúc.

Để kiểm soát chất lượng, doanh nghiệp nên xây dựng tiêu chuẩn kiểm tra theo lô đối với nguyên liệu sản xuất gối đỡ PU, bao gồm tỷ trọng sau đóng rắn, mức chênh lệch tỷ trọng giữa các vị trí mẫu, kết quả thử nén và tình trạng khuyết tật bên trong.

Kiểm soát máy phun xốp PU: áp suất phun, tỷ lệ trộn và lưu lượng hóa chất để hạn chế lỗi co ngót, nghẹt khuôn

Trong sản xuất gối đỡ PU, máy phun hoặc máy định lượng – phối trộn có vai trò cung cấp chính xác hai thành phần hóa chất và tạo hỗn hợp đồng đều trước khi điền vào khuôn. Đối với sản phẩm đúc kín, cần phân biệt công nghệ phun phủ bề mặt với công nghệ rót hoặc bơm định lượng vào khuôn; không phải mọi loại máy phun xốp PU đều phù hợp cho quy trình đúc gối đỡ mật độ cao.

Các thông số vận hành cần được xác lập theo hướng dẫn của nhà cung cấp hệ nguyên liệu, đặc tính máy và thiết kế khuôn. Không nên áp dụng một bộ thông số áp suất hoặc nhiệt độ cố định cho mọi hệ Polyol – Isocyanate.

Một sai lầm trong thực tế sản xuất là chỉ điều chỉnh lượng hóa chất để tăng tỷ trọng mà không đánh giá lại nhiệt phản ứng và động học đóng rắn. Với chi tiết gối đỡ có tiết diện lớn, nhiệt tích tụ trong lõi có thể tạo chênh lệch nhiệt độ, ảnh hưởng đến cấu trúc Foam và chất lượng sản phẩm.

Do đó, hoạt động kiểm soát máy cần kết hợp hiệu chuẩn bơm định lượng, kiểm tra tỷ lệ trộn thực tế, kiểm soát nhiệt độ, vệ sinh đầu trộn và thử nghiệm mẫu trước khi sản xuất hàng loạt. Việc xử lý lỗi nghẹt khuôn cũng phải bắt đầu từ phân tích vị trí cổng rót, đường thoát khí, thời gian phản ứng và khả năng điền đầy, thay vì chỉ tăng áp suất một cách thiếu kiểm soát.

Đối với các doanh nghiệp đầu tư dây chuyền, lựa chọn nguyên liệu sản xuất gối đỡ PU cần được thực hiện song song với việc đánh giá tính tương thích của hóa chất và máy định lượng. Đây là cơ sở để giảm tỷ lệ phế phẩm, kiểm soát chi phí nguyên liệu và duy trì chất lượng ổn định giữa các lô.

Hóa chất isocyanate có nguy cơ gây kích ứng và mẫn cảm đường hô hấp, da. Khi vận hành, bảo dưỡng hoặc xử lý nghẹt đầu trộn, người thực hiện phải tuân thủ phiếu an toàn hóa chất (SDS), kiểm soát thông gió, sử dụng phương tiện bảo vệ cá nhân và thực hiện quy trình cô lập thiết bị phù hợp.

Giải pháp chống cháy lan B2 theo DIN 4102 và phát triển hệ Foam PU/PIR cho ứng dụng yêu cầu cao

Khả năng phản ứng với lửa là một chỉ tiêu quan trọng khi lựa chọn vật liệu PU cho hệ thống M&E. Theo hệ phân loại vật liệu xây dựng của tiêu chuẩn chống cháy DIN 4102, nhóm B2 thuộc loại vật liệu có tính cháy thông thường (normally flammable), còn nhóm B3 là vật liệu dễ cháy (easily flammable). Vì vậy, B2 không có nghĩa là vật liệu không cháy hoặc có thể ngăn cháy lan trong mọi điều kiện.

Đối với hệ Rigid PU Foam, việc lựa chọn phụ gia chống cháy, loại Polyol, chỉ số Isocyanate và cấu trúc polymer có thể ảnh hưởng đến kết quả thử phản ứng với lửa. Một công thức được thiết kế hướng đến phân loại B2 chỉ được công bố đạt B2 khi mẫu đại diện đã được thử nghiệm và phân loại phù hợp theo phương pháp áp dụng.

Với các ứng dụng có yêu cầu nghiêm ngặt hơn về đặc tính nhiệt và phản ứng với lửa, hệ Polyisocyanurate (PIR) có thể được xem xét. PIR được thiết kế để tăng sự hình thành cấu trúc liên kết isocyanurate, có thể cải thiện một số đặc tính chịu nhiệt so với PU thông thường. Tuy nhiên, không thể mặc định mọi Foam PIR đều đạt cấp chống cháy cao hơn nếu không có kết quả thử nghiệm cụ thể.

Khi lựa chọn vật liệu cho công trình, kỹ sư cần kiểm tra chứng nhận thử nghiệm của đúng công thức, tỷ trọng và cấu hình sản phẩm. Đồng thời, yêu cầu chống cháy của hệ thống bảo ôn hoàn chỉnh phải được đối chiếu với hồ sơ thiết kế phòng cháy chữa cháy và quy chuẩn áp dụng tại dự án.

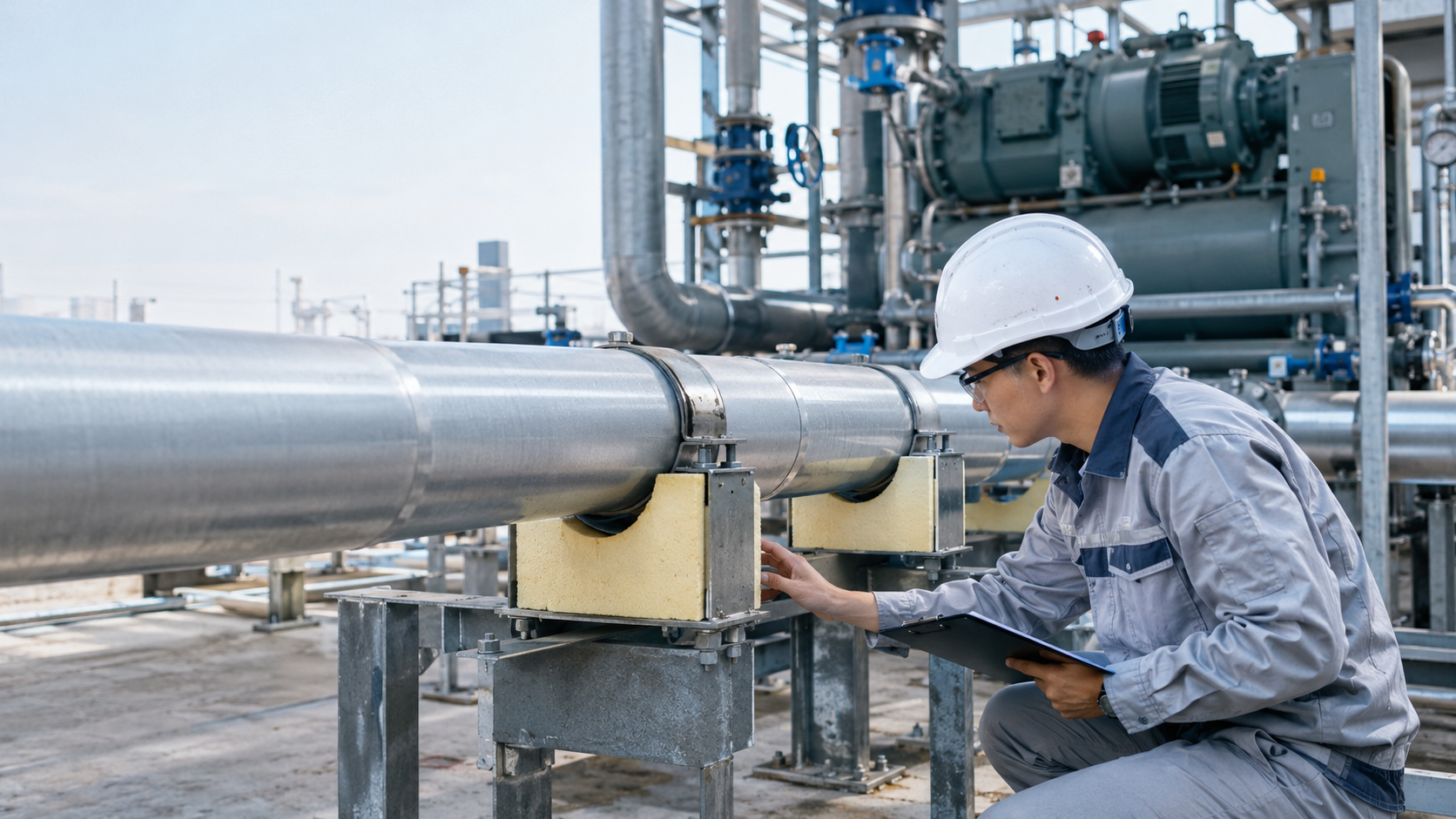

Ứng Dụng Thực Tế Của Gối Đỡ PU Cách Nhiệt Trong Các Hệ Thống Đường Ống Công Nghiệp

Ứng Dụng Thực Tế Của Gối Đỡ PU Cách Nhiệt Trong Các Hệ Thống Đường Ống Công Nghiệp - Vinosaur Polyurethane

Hệ thống HVAC, Chiller, VRV/VRF và đường ống lạnh trung tâm cần kiểm soát cầu nhiệt

Trong các hệ thống HVAC và Chiller, đường ống nước lạnh thường vận hành ở nhiệt độ thấp hơn nhiệt độ môi trường. Tại vị trí giá đỡ, nếu lớp bảo ôn bị gián đoạn hoặc chịu lực nén quá mức, nhiệt có thể truyền qua vùng tiếp xúc và làm giảm hiệu quả cách nhiệt.

Gối đỡ PU cứng được sử dụng nhằm tạo lớp cách nhiệt chịu tải liên tục tại những vị trí này. Cấu tạo phù hợp giúp giảm nguy cơ lớp bảo ôn bị ép xẹp, tạo khe hở hoặc hình thành vùng bề mặt có nhiệt độ thấp gây đọng sương.

Đối với hệ thống VRV/VRF, việc sử dụng gối PU cần phù hợp với đường kính ống môi chất lạnh, hệ treo ống đồng, lớp bảo ôn và yêu cầu của nhà sản xuất thiết bị. Không phải mọi đường ống nhỏ đều cần sử dụng gối PU mật độ cao; lựa chọn vật liệu phải dựa trên tải trọng và yêu cầu bảo ôn cụ thể.

Nhà máy thực phẩm, dược phẩm, hóa chất và kho lạnh yêu cầu bảo ôn chống ẩm lâu dài

Nhà máy thực phẩm, cơ sở dược phẩm và kho lạnh thường có yêu cầu cao về kiểm soát nhiệt độ, vệ sinh và độ ổn định của hệ thống kỹ thuật. Tại những khu vực có độ ẩm cao hoặc thường xuyên vệ sinh bằng nước, các mối nối bảo ôn và vị trí gối đỡ là điểm cần đặc biệt chú ý.

Gối đỡ PU với cấu trúc tế bào kín, độ hút nước thấp và lớp ngăn hơi được thi công phù hợp giúp hạn chế nước xâm nhập vào vùng chịu tải. Điều này góp phần giảm nguy cơ suy giảm cách nhiệt và hư hỏng kết cấu tại những vị trí khó tiếp cận để bảo trì.

Trong môi trường hóa chất, khả năng tương thích giữa vật liệu PU với dung môi, chất tẩy rửa và hóa chất có thể tiếp xúc phải được đánh giá riêng. Không nên mặc định PU Foam có khả năng kháng mọi hóa chất công nghiệp.

Công trình công nghiệp sử dụng đường ống hơi, nước lạnh và hệ thống M&E quy mô lớn

Đối với các dự án M&E quy mô lớn, đường ống có thể chịu tải trọng lớn và được bố trí qua nhiều khu vực có điều kiện nhiệt độ khác nhau. Gối đỡ cách nhiệt cần được tính toán theo khoảng cách giá đỡ, tải trọng vận hành và tải trọng thử áp nếu có.

Với đường ống nước lạnh, PU Foam cứng có thể đáp ứng đồng thời yêu cầu cách nhiệt và chịu tải khi công thức vật liệu phù hợp. Đối với đường ống hơi hoặc bề mặt có nhiệt độ cao, cần đặc biệt thận trọng: không được sử dụng gối PU thông thường nếu nhiệt độ thiết kế vượt giới hạn chịu nhiệt được nhà sản xuất xác nhận. Trong những trường hợp này, cần đánh giá vật liệu chịu nhiệt chuyên dụng hoặc cấu tạo gối đỡ nhiều lớp.

Đường ống công nghiệp còn chịu ảnh hưởng của giãn nở nhiệt, rung động và tải trọng tại các điểm neo. Vì vậy, kết cấu gối đỡ phải phù hợp chức năng của từng vị trí như đỡ trượt, dẫn hướng hoặc neo cố định, thay vì áp dụng một kiểu gối cho toàn bộ tuyến ống.

Lợi Thế Khi Thay Thế Gối Gỗ Bằng Gối Đỡ PU Đường Ống Trong Thi Công M&E

Loại bỏ tình trạng gỗ mục nát, nứt gãy và suy giảm khả năng chịu tải sau thời gian vận hành

Ở các hệ thống đường ống lạnh vận hành trong môi trường độ ẩm cao, gối gỗ không được xử lý và bảo vệ đúng kỹ thuật có thể phát sinh tình trạng hút ẩm, cong vênh, nứt hoặc suy giảm độ bền sinh học. Khi hình dạng gối thay đổi, diện tích tiếp xúc chịu lực có thể bị ảnh hưởng, làm tăng áp lực cục bộ lên lớp bảo ôn hoặc kết cấu đỡ.

Thay thế bằng gối đỡ PU được thiết kế đúng tải trọng giúp loại bỏ cơ chế mục gỗ do vi sinh vật, đồng thời hạn chế các biến động kích thước liên quan đến hút ẩm của gỗ tự nhiên. Tuy nhiên, PU cũng có cơ chế lão hóa riêng, vì vậy vẫn cần kiểm soát nhiệt độ, tải trọng và môi trường sử dụng.

Lợi thế đáng chú ý của PU nằm ở khả năng chủ động thiết kế và kiểm soát vật liệu theo lô sản xuất, đặc biệt khi doanh nghiệp sử dụng hệ nguyên liệu ổn định và quy trình kiểm tra chất lượng rõ ràng.

Tăng tuổi thọ hệ thống bảo ôn nhờ khả năng chống ẩm, chống biến dạng và ổn định nhiệt

Tuổi thọ của hệ bảo ôn đường ống không chỉ phụ thuộc chất lượng vật liệu cách nhiệt mà còn phụ thuộc sự liên tục của lớp ngăn hơi và mức độ ổn định tại các điểm chịu tải. Khi gối đỡ bị biến dạng quá mức, lớp bảo ôn liền kề có thể xuất hiện khe hở, nứt hoặc mất độ kín.

Với gối đỡ PU được lựa chọn đúng cường độ chịu nén và độ biến dạng cho phép, hệ thống có điều kiện duy trì tốt hơn hình dạng bảo ôn tại điểm đỡ. Kết hợp xử lý kín hơi và bảo vệ bề mặt, giải pháp này góp phần hạn chế đọng nước và các hư hỏng phát sinh trong quá trình vận hành.

Đối với dự án yêu cầu tuổi thọ dài hạn, cần ưu tiên kiểm tra đặc tính từ biến chịu nén, ổn định kích thước và đặc tính truyền nhiệt sau lão hóa thay vì chỉ dựa trên tỷ trọng hoặc kết quả thử ban đầu.

Tối ưu chi phí bảo trì, giảm rủi ro sự cố do đọng nước và hư hỏng lớp cách nhiệt đường ống

Đối với chủ đầu tư và nhà thầu M&E, hiệu quả kinh tế của gối đỡ PU nên được đánh giá theo tổng chi phí vòng đời, bao gồm chi phí vật liệu ban đầu, gia công, lắp đặt, kiểm tra, bảo trì và rủi ro phải thay thế trong quá trình vận hành.

Một hệ thống gối đỡ có khả năng duy trì cách nhiệt và cơ tính ổn định có thể góp phần giảm nhu cầu tháo dỡ lớp bảo ôn để sửa chữa tại vị trí giá đỡ. Điều này đặc biệt có ý nghĩa với nhà máy hoạt động liên tục, hệ thống đường ống treo cao hoặc các khu vực khó tiếp cận.

Để lượng hóa hiệu quả đầu tư, nhà thầu nên đối chiếu chi phí ban đầu với số lần bảo trì dự kiến, chi phí nhân công, thời gian dừng máy và tổn thất vận hành có thể phát sinh. Không nên đưa ra một tỷ lệ tiết kiệm cố định nếu chưa có dữ liệu thực nghiệm hoặc hồ sơ vận hành của công trình tương đương.

Ở góc độ nhà sản xuất, tối ưu chi phí còn đến từ kiểm soát tỷ trọng thành phẩm, giảm hao hụt nguyên liệu, hạn chế phế phẩm và duy trì chu kỳ đúc ổn định. Đây là những yếu tố có thể tác động trực tiếp đến giá thành sản xuất mà không cần đánh đổi các chỉ tiêu kỹ thuật cốt lõi.

Vinosaur Polyurethane – Giải Pháp Chuyển Giao Công Nghệ Và Cung Cấp Nguyên Liệu PU Trọn Gói Cho Doanh Nghiệp

Tiên phong sản xuất nguyên liệu Polyurethane Made in Vietnam với đầy đủ chứng chỉ C/O, C/Q

Vinosaur Polyurethane, thuộc Công ty TNHH Việt Nguyên – Khủng Long Việt Nguyên, định hướng phát triển và cung cấp giải pháp nguyên liệu Polyurethane phục vụ sản xuất trong nước, trong đó có hệ nguyên liệu dùng để chế tạo gối đỡ đường ống cách nhiệt. Lợi thế của việc phát triển công thức theo nhu cầu thực tế là khả năng cân chỉnh đặc tính vật liệu dựa trên thiết kế khuôn, tỷ trọng mục tiêu và điều kiện vận hành của doanh nghiệp.

Đối với khách hàng công nghiệp, bộ hồ sơ kỹ thuật cần được xác minh theo từng hệ nguyên liệu và lô hàng, bao gồm tài liệu kỹ thuật sản phẩm (TDS), phiếu an toàn hóa chất (SDS), hồ sơ nguồn gốc xuất xứ (C/O) và chứng nhận chất lượng (C/Q) khi có yêu cầu. Các kết quả thử nghiệm về tỷ trọng, độ chịu nén, hệ số dẫn nhiệt, độ hút nước hoặc phân loại cháy cần được cung cấp theo đúng công thức và phạm vi chứng nhận thực tế.

Việc công bố Made in Vietnam, chứng nhận xuất xứ và chất lượng sản phẩm phải căn cứ vào hồ sơ hợp lệ của từng sản phẩm. Khách hàng nên yêu cầu đối chiếu chứng từ trước khi đưa vật liệu vào hồ sơ phê duyệt kỹ thuật.

Cung cấp đồng bộ nguyên liệu đúc gối đỡ pipe foam, máy phun xốp PU và giải pháp tối ưu dây chuyền sản xuất

Đối với doanh nghiệp có kế hoạch đầu tư sản xuất gối đỡ PU, việc lựa chọn riêng nguyên liệu hoặc máy móc mà không xét đến sự tương thích của cả hệ thống có thể gây khó khăn trong quá trình chạy thử. Hiệu quả của dây chuyền phụ thuộc đồng thời vào đặc tính hóa chất, khả năng định lượng – phối trộn, kết cấu khuôn và phương pháp kiểm soát chất lượng.

Giải pháp triển khai nên bắt đầu từ việc xác định dải tỷ trọng mong muốn, kích thước sản phẩm, sản lượng dự kiến và các chỉ tiêu nghiệm thu. Trên cơ sở đó, doanh nghiệp lựa chọn hệ nguyên liệu, công nghệ đúc và cấu hình thiết bị tương ứng.

Thông qua định hướng cung cấp nguyên liệu Polyurethane và giải pháp máy móc, Vinosaur Polyurethane hướng đến hỗ trợ doanh nghiệp đồng bộ các yếu tố kỹ thuật thay vì chỉ tập trung vào lượng hóa chất tiêu thụ. Sự đồng bộ này giúp quá trình chạy thử có cơ sở kiểm soát, tạo điều kiện giảm sai lệch giữa mẫu thử và sản xuất hàng loạt.

Khách hàng có thể tham khảo danh mục cung cấp tại https://www.vinosaur.vn/cung-cap-nguyen-lieu-san-xuat-goi-do-pu-duong-ong để trao đổi về hệ nguyên liệu và các yêu cầu kỹ thuật cụ thể.

Hỗ trợ kỹ thuật trực tiếp tại xưởng về phối trộn hóa chất, vận hành máy và xử lý lỗi Foam PU

Trong sản xuất Polyurethane, cùng một công thức hóa chất có thể tạo ra thành phẩm khác nhau nếu điều kiện máy, khuôn và môi trường thay đổi. Vì vậy, hỗ trợ kỹ thuật tại xưởng là một phần quan trọng của quá trình chuyển giao công nghệ, đặc biệt với những doanh nghiệp lần đầu sản xuất gối đỡ Foam cứng mật độ cao.

Đội ngũ kỹ thuật Việt Nguyên định hướng hỗ trợ doanh nghiệp trong việc đánh giá tỷ lệ phối trộn, kiểm soát nhiệt độ hóa chất, cân chỉnh máy, kiểm tra chất lượng mẫu đúc và phân tích các lỗi thường gặp như rỗng Foam, co ngót, thiếu liệu hoặc tỷ trọng không đồng đều. Phạm vi hỗ trợ thực tế cần được thống nhất theo cấu hình thiết bị, công thức nguyên liệu và điều kiện sản xuất của từng khách hàng.

Quy trình triển khai kỹ thuật nên được thực hiện qua các bước: tiếp nhận yêu cầu tải trọng và điều kiện nhiệt; lựa chọn công thức nguyên liệu; chạy mẫu đúc; đo tỷ trọng và kích thước; thử nghiệm các chỉ tiêu cơ lý, nhiệt và cháy theo yêu cầu; sau đó hoàn thiện thông số vận hành trước khi sản xuất hàng loạt.

Gối đỡ PU đường ống hiệu quả không chỉ là vật liệu có tỷ trọng cao mà phải là chi tiết cách nhiệt chịu tải được thiết kế và kiểm chứng phù hợp với công trình. Kiểm soát đúng tỷ trọng 160–350kg/m³, đánh giá cường độ nén và biến dạng dài hạn, xác nhận k-factor theo điều kiện thử nghiệm, đồng thời thi công kín hơi tại điểm đỡ là những yếu tố quyết định độ ổn định của hệ thống M&E.

Để được tư vấn lựa chọn hệ nguyên liệu đúc gối đỡ pipe foam, trao đổi về mẫu thử, phương án kiểm nghiệm và chuyển giao công nghệ sản xuất, doanh nghiệp vui lòng liên hệ Vinosaur Polyurethane – Công ty TNHH Việt Nguyên qua Hotline/Zalo: 0978700123 (Mr. Phạm Văn Tân), Email: vnphamtan@gmail.com hoặc Website: www.vinosaur.vn. Đội ngũ kỹ thuật sẽ trao đổi yêu cầu thực tế để xác định phương án nguyên liệu, kiểm soát tỷ trọng và hỗ trợ kỹ thuật tận xưởng phù hợp với dây chuyền sản xuất.
