Khớp Nối Từ Bơm Định Lượng PU: Giải Pháp Triệt Tiêu Rò Rỉ Isocyanate & Bảo Vệ Trục Bơm Bền Lâu (2026)

Trong dây chuyền sản xuất Polyurethane (PU), sự cố rò rỉ Isocyanate tại trục bơm định lượng không chỉ gây thất thoát nguyên liệu mà còn có thể dẫn đến đóng cặn hóa chất, kẹt trục, hư hỏng ổ đỡ và dừng máy ngoài kế hoạch. Đối với các kỹ sư bảo trì vận hành hệ thống PU cao áp, việc thay phớt liên tục nhưng không xử lý được nguyên nhân rò rỉ là một bài toán gây tổn thất lớn về thời gian và chi phí.

Khớp nối từ bơm PU (magnetic coupling) là giải pháp truyền mô-men xoắn bằng từ trường nam châm vĩnh cửu, cho phép loại bỏ hoàn toàn phớt cơ khí động tại vị trí trục xuyên qua ranh giới làm kín khi sử dụng cùng cụm bơm có kết cấu vỏ ngăn cách kín phù hợp. Công nghệ này đặc biệt có giá trị đối với các hệ thống định lượng Isocyanate MDI, nơi sự tiếp xúc với hơi ẩm có thể hình thành cặn polyurea gây tắc nghẽn và hư hỏng bơm.

Vinosaur Polyurethane (Công ty TNHH Việt Nguyên – Khủng Long Việt Nguyên) cung cấp các giải pháp khớp nối từ bơm định lượng PU, trong đó có các ứng dụng cho bơm A2VK, A7VK và các dòng bơm định lượng quay. Doanh nghiệp cung cấp lựa chọn linh kiện từ Trung Quốc, Hàn Quốc, Đức và Italy tùy theo yêu cầu kỹ thuật. Tham khảo sản phẩm tại khớp nối từ bơm định lượng PU Vinosaur. Bài viết dưới đây phân tích nguyên lý, khả năng chống rò rỉ, tuổi thọ, lựa chọn vật liệu và phương pháp tích hợp trên dây chuyền sản xuất PU.

Khớp Nối Từ Bơm PU Là Gì? Nguyên Lý Truyền Động Từ Trường Không Cần Phớt Cơ Khí

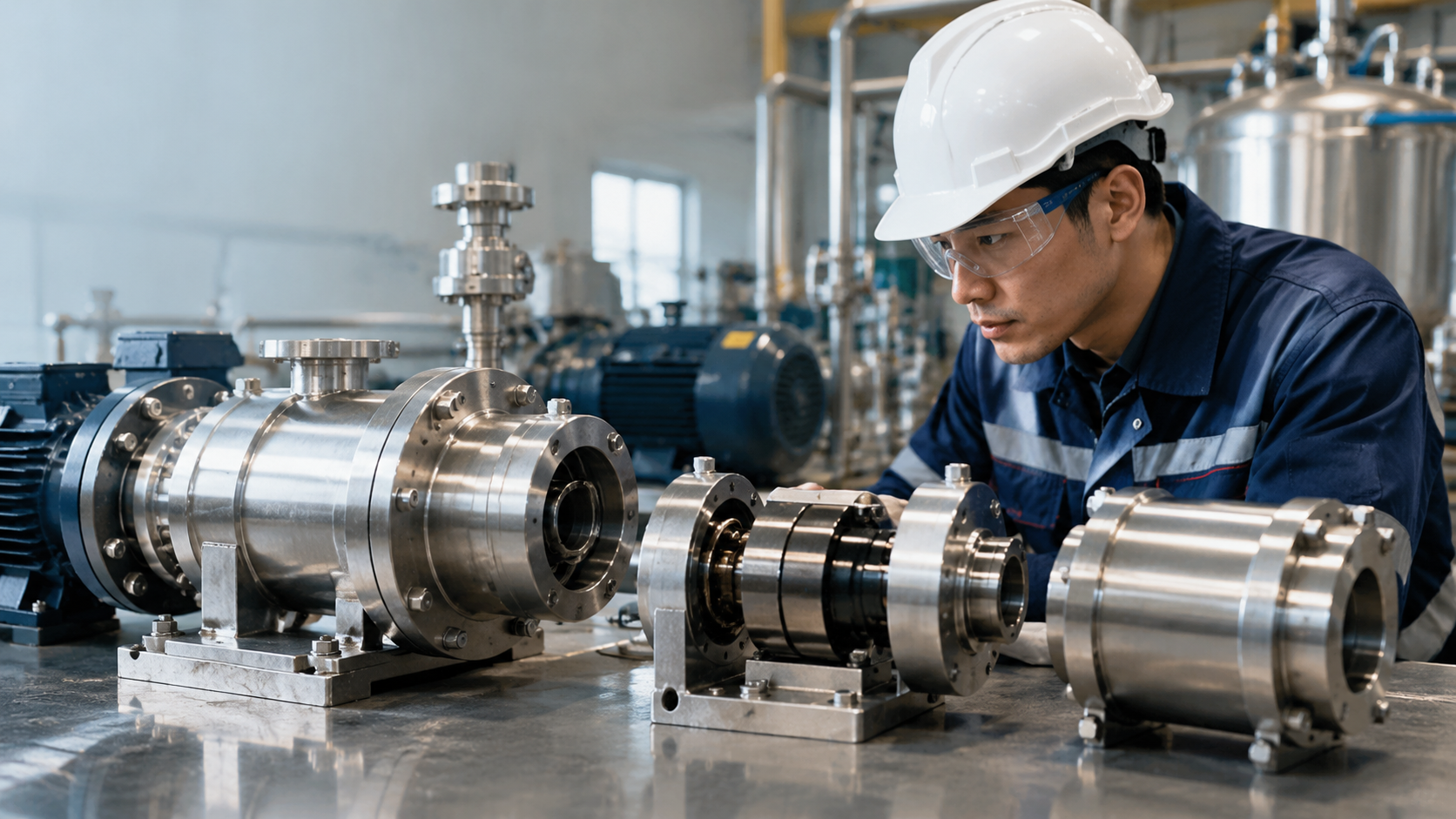

Khớp Nối Từ Bơm PU Là Gì? Nguyên Lý Truyền Động Từ Trường Không Cần Phớt Cơ Khí - Vinosaur Polyurethane

Khớp nối từ bơm PU là bộ truyền động không tiếp xúc, sử dụng tương tác từ trường giữa hai cụm nam châm để truyền mô-men từ động cơ đến trục bơm. Khác với khớp nối cơ khí truyền thống, hai bộ phận quay không cần tiếp xúc trực tiếp hoặc nối cứng xuyên qua vỏ chứa hóa chất.

Cấu tạo khớp nối từ bơm PU: Nam châm vĩnh cửu, rô-to dẫn động và vỏ ngăn cách hóa chất

Một hệ thống truyền động từ ứng dụng cho bơm định lượng hóa chất thông thường gồm bốn thành phần chính:

• Rô-to từ bên ngoài: Gắn với trục dẫn động của động cơ hoặc hộp giảm tốc, mang các cực nam châm vĩnh cửu.
• Rô-to từ bên trong: Liên kết với trục bơm, nhận mô-men thông qua lực tương tác từ trường.
• Vỏ ngăn cách hóa chất (containment shell): Bộ phận đứng yên tạo ranh giới kín giữa hóa chất và môi trường bên ngoài, không có trục quay xuyên qua.
• Cụm gá lắp, ổ đỡ và chi tiết định tâm: Giữ vị trí tương đối giữa các rô-to, kiểm soát khe hở và bảo đảm vận hành ổn định.

Nam châm đất hiếm NdFeB thường được sử dụng khi cần mật độ mô-men cao; SmCo có thể phù hợp hơn với một số ứng dụng nhiệt độ cao. Tuy nhiên, khả năng chịu nhiệt thực tế phụ thuộc cấp nam châm, lớp phủ bảo vệ và thiết kế lắp ghép. Không thể mặc định mọi khớp nối NdFeB đều làm việc ở cùng một giới hạn nhiệt độ.

Vỏ ngăn cách có thể sử dụng thép không gỉ, hợp kim chống ăn mòn hoặc vật liệu phi kim kỹ thuật. Việc lựa chọn phải dựa trên áp suất thiết kế, độ bền cơ học, khả năng tương thích hóa chất và tổn hao nhiệt do dòng điện xoáy. Đặc biệt, inox 304 hoặc 316L không được mặc nhiên xem là phù hợp với mọi công thức hóa chất PU và điều kiện nhiệt độ.

Nguyên lý truyền mô-men xoắn bằng lực từ trường và cơ chế loại bỏ phớt cơ khí làm kín truyền thống

Khi động cơ làm quay rô-to ngoài, từ trường quay tạo lực tác động lên rô-to trong. Ở điều kiện vận hành đồng bộ, hai rô-to truyền mô-men qua vỏ ngăn cách mà không có tiếp xúc cơ khí trực tiếp. Nhờ đó, trục bơm không phải xuyên qua ranh giới kín của khoang hóa chất.

Đây là cơ sở để loại bỏ 100% phớt cơ khí làm kín truyền thống tại vị trí trục truyền động xuyên vỏ. Tuy nhiên, loại bỏ phớt động không đồng nghĩa loại bỏ toàn bộ gioăng làm kín, phớt phụ của các cụm khác hoặc mọi nguy cơ rò rỉ. Các mối ghép tĩnh, vỏ ngăn cách, đường ống và mặt bích vẫn cần được kiểm tra độ kín theo áp suất làm việc.

Mô-men truyền yêu cầu có thể được ước tính theo công thức T = 9550 × P/n, trong đó T là mô-men (N·m), P là công suất cơ trên trục (kW), n là tốc độ quay (vòng/phút). Ví dụ, với công suất trục 2,2 kW và tốc độ 1450 vòng/phút, mô-men danh nghĩa xấp xỉ 14,49 N·m. Đây chỉ là giá trị tính toán minh họa, chưa bao gồm tải khởi động, áp suất cực đại, xung mô-men và hệ số dự phòng.

Khi mô-men cản vượt quá khả năng đồng bộ của khớp nối, rô-to từ có thể mất đồng bộ. Hiện tượng này làm giảm hoặc ngừng truyền động, đồng thời có nguy cơ sinh nhiệt. Vì vậy, cần thiết lập bảo vệ quá tải, theo dõi tốc độ và không coi khớp nối từ là thiết bị bảo vệ cơ khí thay thế toàn bộ hệ thống an toàn.

Phân biệt magnetic coupling bơm isocyanate với khớp nối cơ khí thông thường trong hệ thống định lượng PU

Với dây chuyền định lượng Isocyanate hoạt động nhiều ca, magnetic coupling bơm isocyanate có thể tạo lợi ích đáng kể khi chi phí rò rỉ, thay phớt và dừng máy thường xuyên vượt phần chênh lệch đầu tư ban đầu.

Khớp Nối Từ Bơm PU Giải Quyết Rò Rỉ Isocyanate Và Ngăn Hỏng Trục Bơm Như Thế Nào?

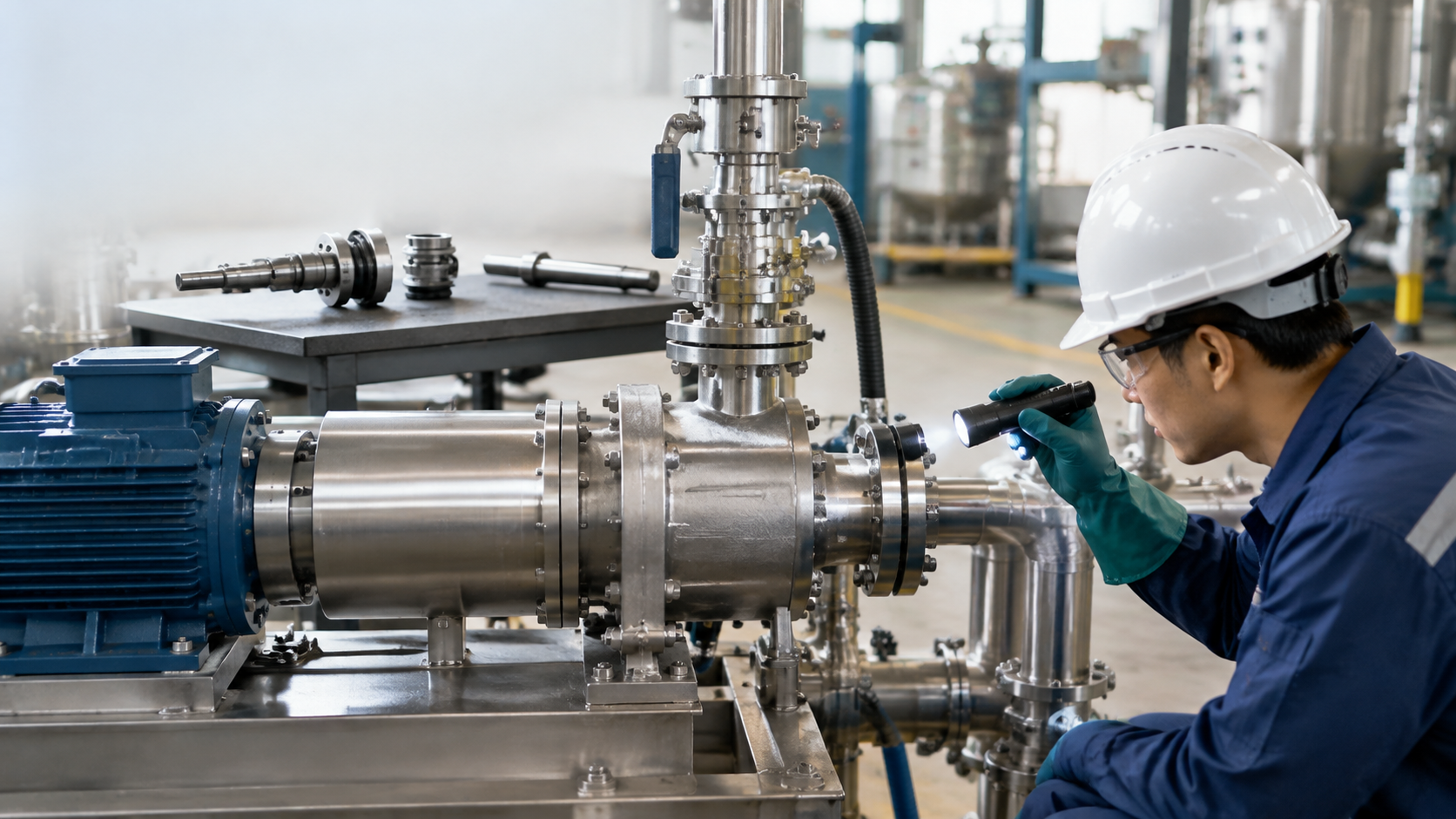

Khớp Nối Từ Bơm PU Giải Quyết Rò Rỉ Isocyanate Và Ngăn Hỏng Trục Bơm Như Thế Nào? - Vinosaur Polyurethane

Cơ chế Isocyanate thành phần B phản ứng với độ ẩm, hình thành cặn polyurea và nguy cơ kết tinh gây kẹt trục bơm

Trong phản ứng tạo Polyurethane, nhóm hydroxyl (–OH) của Polyol phản ứng với nhóm isocyanate (–NCO) để tạo liên kết urethane. Phương trình khái quát: R–NCO + R′–OH → R–NH–COO–R′. Đây là phản ứng nền tảng tạo nên vật liệu PU đàn hồi, PU cứng và nhiều hệ sản phẩm khác nhau.

Trong nhiều hệ máy PU, Isocyanate được bố trí ở dòng B và Polyol ở dòng A; tuy nhiên ký hiệu A/B không thống nhất giữa mọi nhà sản xuất. Việc xác định chính xác phải dựa trên sơ đồ công nghệ và tài liệu an toàn hóa chất của hệ đang vận hành.

Isocyanate đặc biệt nhạy với nước. Khi hơi ẩm xâm nhập, nhóm –NCO phản ứng tạo trung gian acid carbamic không bền, sau đó phân hủy giải phóng CO2 và tạo amin. Amin tiếp tục phản ứng với Isocyanate để hình thành liên kết urea và có thể tạo polyurea không tan. Quá trình này thường được mô tả tổng quát bằng phản ứng 2R–NCO + H2O → R–NH–CO–NH–R + CO2.

Cặn polyurea có thể bám trên bề mặt phớt, trục, bạc đỡ và khe hở chính xác của bơm. Khi tích tụ, cặn gây tăng ma sát, mài mòn, cản trở chuyển động và có thể dẫn tới kẹt trục. Hiện tượng này trong nhà xưởng thường được gọi là kết tinh hoặc đóng cứng hóa chất, nhưng về bản chất nhiều trường hợp là phản ứng tạo cặn polymer, không nhất thiết là kết tinh MDI tinh khiết.

Ngoài ra, một số loại MDI có thể kết tinh hoặc đông đặc do điều kiện nhiệt độ và thành phần nguyên liệu. Cần phân biệt kết tinh do nhiệt với cặn sinh ra từ phản ứng ẩm để lựa chọn biện pháp xử lý chính xác. Không sử dụng nhiệt tùy tiện để làm tan hóa chất chưa xác định, bởi nguy cơ phản ứng phụ và tăng áp suất.

Loại bỏ đường rò rỉ qua phớt trục: Hạn chế thất thoát hóa chất MDI/TDI và giảm nguy cơ tiếp xúc hóa chất tại xưởng

Ở bơm sử dụng phớt cơ khí, vị trí tiếp xúc động giữa trục và bộ phận làm kín có thể suy giảm độ kín theo thời gian. Hóa chất thoát ra có thể tiếp xúc không khí ẩm, hình thành cặn rồi làm hỏng phớt nhanh hơn, tạo vòng lặp rò rỉ – đóng cặn – tăng ma sát – hư hỏng.

Khi chuyển sang kết cấu khớp nối từ có vỏ ngăn cách kín đúng thiết kế, đường rò qua phớt trục được loại bỏ về nguyên lý. Điều này giúp hạn chế thất thoát MDI/TDI tại vị trí truyền động và giảm nguy cơ người vận hành tiếp xúc với hóa chất.

Isocyanate có thể gây kích ứng và mẫn cảm đường hô hấp hoặc da. Do đó, giải pháp chống rò rỉ phải đi cùng thông gió, phương tiện bảo vệ cá nhân, kiểm soát độ ẩm, thiết bị ứng phó sự cố và quy trình thao tác theo SDS. Nguồn tham khảo về phản ứng với nước và nguy cơ áp suất là tài liệu Isocyanates của Transport Canada.

Lưu ý kỹ thuật: Khớp nối từ không bảo đảm tuyệt đối không rò rỉ tại mọi vị trí của hệ thống. Hiệu quả chống rò rỉ phụ thuộc đồng thời vào độ bền vỏ ngăn cách, gioăng tĩnh, áp suất, nhiệt độ và chất lượng lắp đặt.

Bảo vệ cụm trục, ổ đỡ và bề mặt làm kín, giảm nguy cơ dừng máy ngoài kế hoạch và sai lệch lưu lượng định lượng

Khi loại bỏ được đường rò phớt trục, nguy cơ cặn Isocyanate hình thành ở vị trí này giảm đáng kể. Nhờ đó, cụm trục ít chịu tác động từ cặn hóa chất bên ngoài, trong khi các chi tiết làm kín động được loại bỏ không còn là hạng mục thay thế định kỳ.

Tuy nhiên, khớp nối từ không tự bảo vệ trục khỏi mọi nguyên nhân hư hỏng. Bơm vẫn có thể bị kẹt do cặn trong khoang công tác, dị vật, thiếu bôi trơn, xâm thực, quá nhiệt hoặc vận hành ngoài phạm vi thiết kế. Các ổ đỡ tiếp xúc hóa chất cần có điều kiện bôi trơn, làm mát và vật liệu tương thích.

Đối với bơm thể tích dùng trong định lượng PU, lưu lượng thực tế có thể được mô tả gần đúng bằng Q = Vg × n × ηv, trong đó Vg là dung tích dịch chuyển mỗi vòng, n là tốc độ quay và ηv là hiệu suất thể tích. Cặn bám, mài mòn hoặc giảm áp suất đầu hút có thể làm ηv thay đổi, gây sai lệch tỷ lệ cấp liệu.

Việc giảm sự cố trục và phớt giúp dây chuyền duy trì tính liên tục của quá trình cấp liệu, tạo điều kiện ổn định tỷ lệ Polyol/Isocyanate, áp suất và chất lượng sản phẩm sau phản ứng.

Độ Bền Khớp Nối Từ Bơm Định Lượng PU: Tuổi Thọ Trên 5 Năm Và Yêu Cầu Bảo Trì

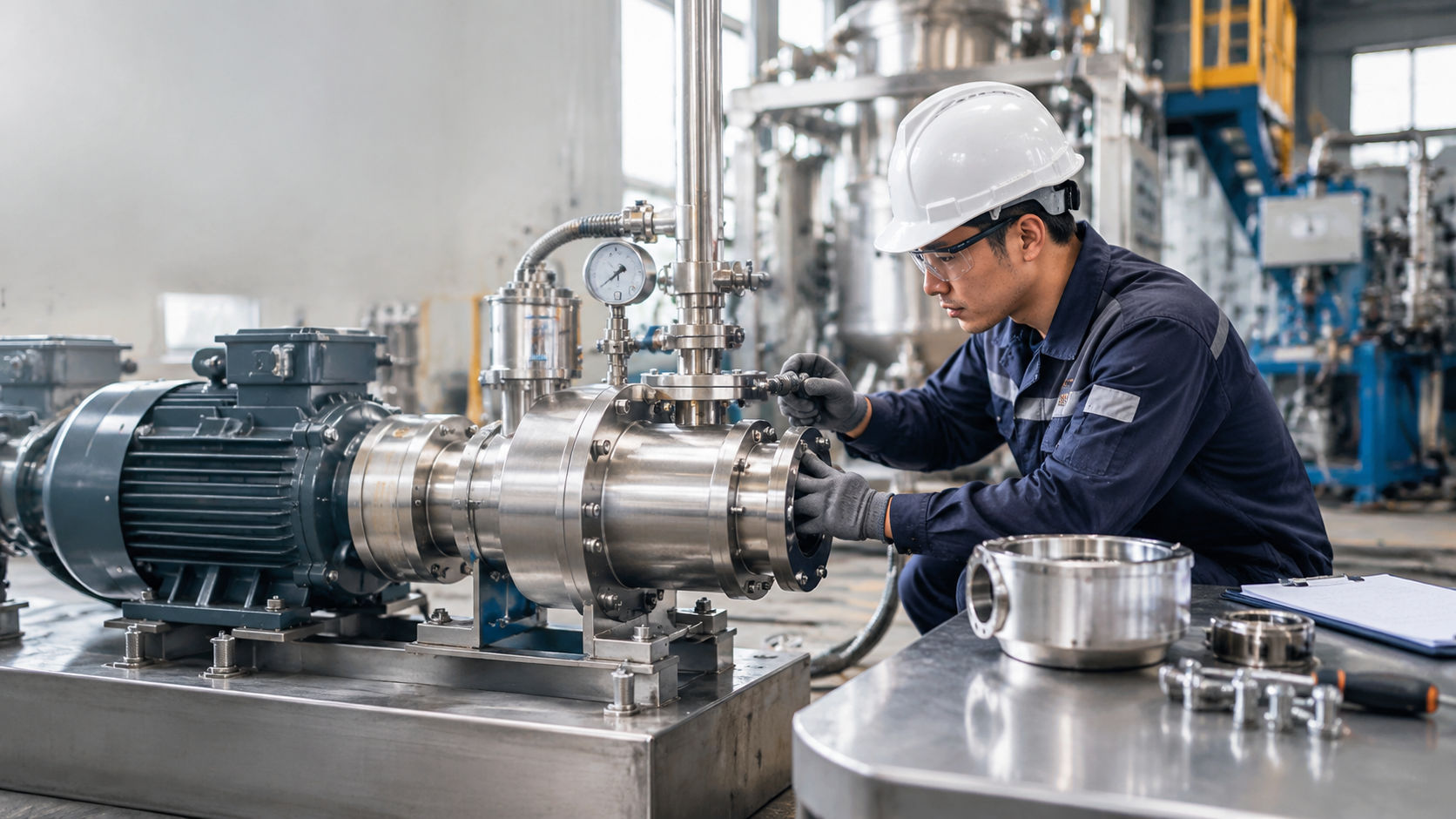

Độ Bền Khớp Nối Từ Bơm Định Lượng PU: Tuổi Thọ Trên 5 Năm Và Yêu Cầu Bảo Trì - Vinosaur Polyurethane

Đánh giá mục tiêu tuổi thọ vận hành trên 5 năm theo chu kỳ tải, nhiệt độ, tốc độ quay và điều kiện hóa chất thực tế

Tuổi thọ vận hành trên 5 năm là mục tiêu thiết kế và khai thác có thể hướng tới đối với bộ khớp nối từ được lựa chọn đúng tải, đúng vật liệu và duy trì trong điều kiện vận hành cho phép. Đây không phải mức tuổi thọ được bảo đảm cho mọi mã sản phẩm nếu chưa có tài liệu kỹ thuật, kết quả thử nghiệm hoặc điều khoản bảo hành cụ thể từ nhà sản xuất.

Với hệ thống làm việc 8 giờ/ngày trong 300 ngày/năm, thời gian vận hành 5 năm tương đương khoảng 12.000 giờ. Nếu hoạt động liên tục 24 giờ/ngày trong 365 ngày/năm, con số lên đến khoảng 43.800 giờ. Vì vậy, đánh giá độ bền cần dựa trên giờ chạy thực tế, số chu kỳ khởi động, mô-men đỉnh và chế độ tải thay vì chỉ tính theo năm.

Các yếu tố ảnh hưởng trực tiếp đến tuổi thọ gồm nhiệt độ nam châm, tốc độ quay, mức tải, rung động, độ đồng tâm, môi trường hóa chất, ăn mòn, tổn hao dòng điện xoáy và trạng thái bôi trơn của cụm bơm.

Khi nam châm bị quá nhiệt, từ tính có thể suy giảm không hồi phục tùy vật liệu và cấp nhiệt. Khi vỏ ngăn cách bị biến dạng, khe hở từ có thể thay đổi hoặc xảy ra va chạm cơ khí. Do đó, yêu cầu kiểm soát nhiệt và tải phải được xác định ngay từ giai đoạn lựa chọn.

Giảm nhu cầu thay phớt và tra dầu mỡ định kỳ: Phân biệt cụm truyền động từ không tiếp xúc với các bộ phận vẫn cần bảo dưỡng

Ưu điểm của khớp nối từ là hai rô-to truyền động không tiếp xúc trực tiếp. Bản thân vùng truyền mô-men từ không cần tra dầu mỡ để bôi trơn bề mặt tiếp xúc giữa hai rô-to, vì không tồn tại cặp bề mặt ma sát truyền lực theo cách của khớp nối cơ khí thông thường.

Đồng thời, việc loại bỏ phớt động tại trục truyền động giúp giảm nhu cầu thay phớt và xử lý rò rỉ liên quan. Tuy nhiên, không được hiểu rằng toàn bộ bơm định lượng có thể hoạt động nhiều năm mà không bảo dưỡng.

• Ổ bi động cơ và ổ đỡ ngoài vẫn phải bảo trì theo hướng dẫn của nhà sản xuất.
• Ổ trượt hoặc ổ đỡ bên trong bơm có thể cần chất lỏng công tác để bôi trơn và làm mát.
• Gioăng tĩnh, mặt bích và vỏ ngăn cách cần kiểm tra độ kín, ăn mòn và biến dạng.
• Đường hút, bộ lọc, van và các thiết bị đo áp suất vẫn phải kiểm tra định kỳ.
• Khớp nối từ cần theo dõi bất thường về nhiệt độ, tiếng ồn, rung và hiện tượng mất đồng bộ.

Vì vậy, khuyến nghị bảo trì đúng là giảm hạng mục thay phớt và bôi trơn tại bộ truyền từ, đồng thời duy trì đầy đủ bảo dưỡng các cấu phần còn lại.

Các thông số quyết định độ bền: Mô-men truyền, khe hở từ, khả năng chịu nhiệt, tương thích vật liệu và nguy cơ quá tải

Thông số kỹ thuật của một khớp nối từ phải được xác nhận trên datasheet theo đúng mã, không suy diễn từ ngoại hình hoặc kích thước tương đương. Bảng dưới đây trình bày những chỉ tiêu cần kiểm tra trước khi phê duyệt thiết kế.

Đối với vỏ ngăn cách bằng kim loại dẫn điện, từ trường quay có thể tạo tổn hao dòng điện xoáy và làm tăng nhiệt. Vỏ phi kim hoặc cấu hình vật liệu đặc biệt có thể giảm tổn hao này, nhưng phải được kiểm chứng khả năng chịu áp, chịu hóa chất và độ bền lâu dài.

Trong tính toán sơ bộ, có thể dùng hệ số dự phòng mô-men theo quy định của nhà chế tạo hoặc theo phân tích tải thực tế. Không nên mặc định một hệ số duy nhất cho tất cả bơm, nhất là bơm piston hướng trục, bơm bánh răng và bơm có xung tải khác nhau.

Phụ Tùng Bơm Định Lượng PU Tương Thích Rexroth, KraussMaffei, Marzocchi: Tiêu Chí Lựa Chọn Và Lắp Đặt

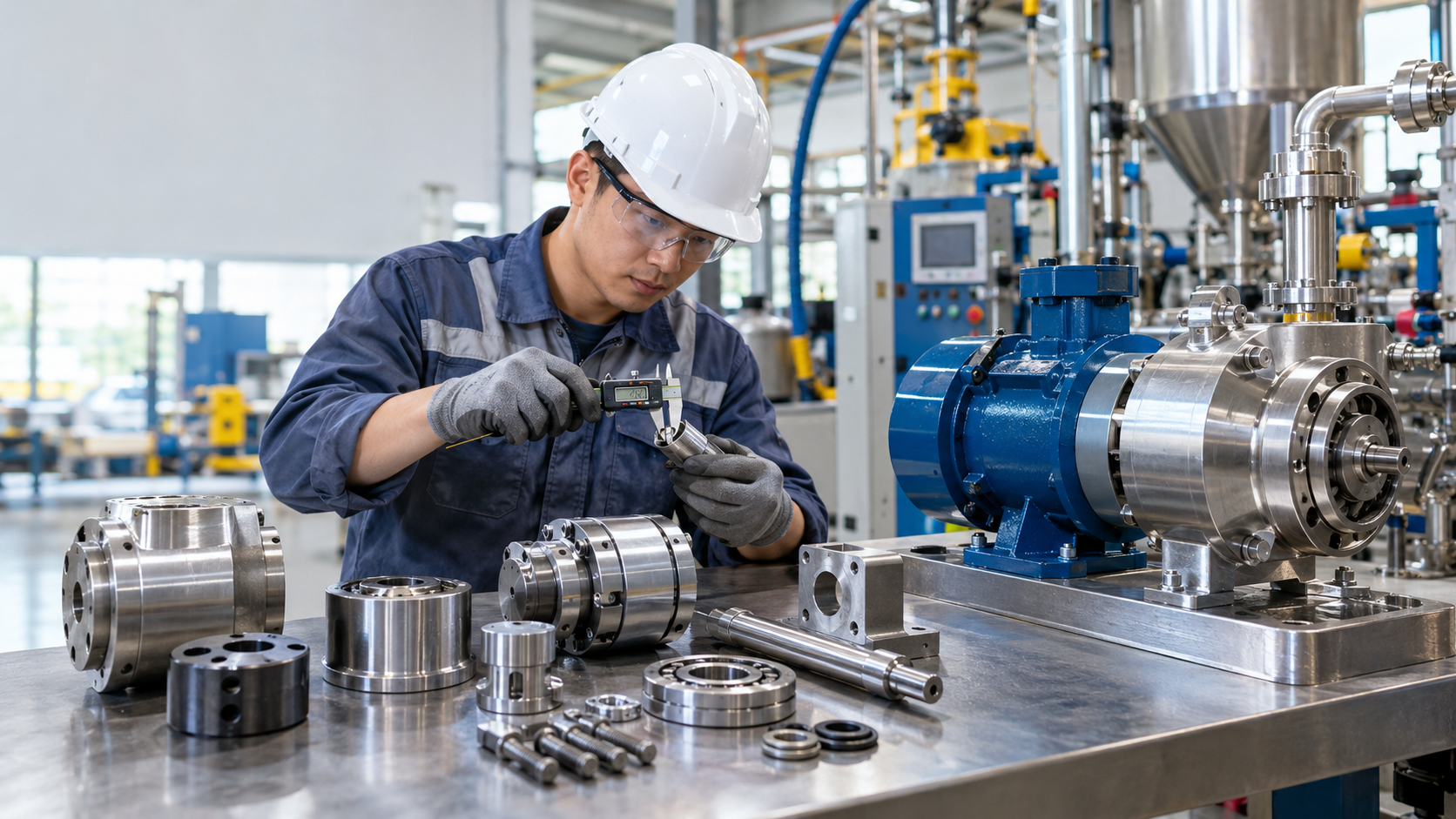

Phụ Tùng Bơm Định Lượng PU Tương Thích Rexroth, KraussMaffei, Marzocchi: Tiêu Chí Lựa Chọn Và Lắp Đặt - Vinosaur Polyurethane

Đối chiếu mã bơm Rexroth, KraussMaffei và Marzocchi: Kích thước trục, mặt bích, tốc độ quay và mô-men yêu cầu

Vinosaur cung cấp phụ tùng bơm định lượng PU và giải pháp khớp nối từ phục vụ nâng cấp hoặc thay thế trên các hệ thống máy PU. Đối với những cụm bơm liên quan đến Rexroth, KraussMaffei và Marzocchi, tính tương thích phải được xác nhận theo mã bơm và cấu hình lắp đặt thực tế, không chỉ dựa vào tên thương hiệu.

Các dòng bơm A2VK, A7VK, bơm bánh răng và bơm định lượng quay có kết cấu trục, dung tích dịch chuyển, mặt bích và tải vận hành khác nhau. Đặc biệt, KraussMaffei thường là tên nhà chế tạo hệ thống hoặc máy PU; cần kiểm tra chính xác nhà sản xuất và mã của bơm được lắp bên trong máy.

Hồ sơ khảo sát tối thiểu cần có ảnh tem bơm, bản vẽ kích thước, đường kính hoặc biên dạng trục, chiều dài lắp ghép, mặt bích, khoảng không lắp đặt, công suất động cơ, tốc độ quay, áp suất và loại hóa chất đang sử dụng.

Điều kiện quan trọng: Không phải mọi bơm có phớt trục đều có thể chuyển đổi sang truyền động từ bằng cách thay riêng khớp nối. Muốn loại bỏ phớt trục, phải có kết cấu vỏ ngăn cách kín và bộ phận bơm tương thích. Một số trường hợp cần thay cụm đầu bơm hoặc thiết kế lại phần dẫn động.

Kiểm tra khả năng tương thích hóa chất của vỏ ngăn cách, gioăng tĩnh và vật liệu tiếp xúc với Isocyanate thành phần B

Isocyanate công nghiệp có thể bao gồm MDI đơn phân, polymeric MDI, TDI hoặc hỗn hợp được pha chế theo yêu cầu công nghệ. Khả năng tương thích vật liệu phụ thuộc thành phần thực tế, phụ gia, nhiệt độ và thời gian tiếp xúc.

Đối với gioăng tĩnh, PTFE hoặc các vật liệu chuyên dụng khác có thể là ứng viên xem xét, nhưng phải kiểm tra biến dạng nén, khả năng làm kín, nhiệt độ và tương thích hóa chất. Không lựa chọn gioăng chỉ dựa trên tên polymer hoặc một bảng kháng hóa chất tổng quát.

Kỹ sư cần yêu cầu nhà cung cấp xác nhận vật liệu vỏ ngăn cách, vật liệu ổ đỡ, lớp phủ nam châm, độ bền áp suất và kết quả thử kín. Nếu hệ bơm có tiếp xúc trực tiếp với Isocyanate, phải đánh giá cả khả năng chất lỏng lọt vào khe hở hoặc tiếp xúc với các chi tiết nhạy ẩm.

Quy trình thay thế và căn chỉnh khớp nối từ bơm PU: Đồng tâm trục, khe hở lắp ghép, kiểm tra rò rỉ và chạy thử tải

Việc cải tạo cụm bơm Isocyanate phải được thực hiện bởi nhân sự đủ năng lực, theo quy trình an toàn hóa chất, khóa cô lập nguồn năng lượng và hướng dẫn của nhà chế tạo. Trình tự kỹ thuật khuyến nghị gồm:

• Bước 1 – Khảo sát: Xác nhận sơ đồ bơm, điều kiện vận hành, tình trạng trục, ổ đỡ và nguồn gốc rò rỉ.
• Bước 2 – Thiết kế: Tính mô-men tải, xác nhận vỏ ngăn cách, vật liệu, dung sai và không gian lắp đặt.
• Bước 3 – Cô lập: Dừng máy, khóa điện, xả áp có kiểm soát, cô lập nguồn hóa chất và thực hiện xử lý tồn lưu theo SDS và quy trình nhà máy.
• Bước 4 – Lắp đặt: Kiểm tra tình trạng bề mặt lắp ghép, độ đồng tâm và khe hở theo bản vẽ được duyệt.
• Bước 5 – Kiểm tra độ kín: Thử theo quy trình và giới hạn áp suất được nhà sản xuất phê duyệt bằng môi chất thử tương thích.
• Bước 6 – Chạy thử: Xác nhận chiều quay, lưu lượng, áp suất, nhiệt độ, rung động và khả năng truyền mô-men ở các mức tải.
• Bước 7 – Nghiệm thu: Lập biên bản thông số ban đầu để theo dõi và so sánh trong bảo trì định kỳ.

Không sử dụng phương pháp thử kín tùy tiện với nước trên hệ thống Isocyanate, vì nước có thể phản ứng tạo khí CO2 và cặn polyurea. Việc thử bằng khí cũng phải được đánh giá rủi ro năng lượng tích trữ và tuân thủ quy trình thử áp phù hợp.

Phân tích hiệu quả đầu tư: Chi phí linh kiện, thời gian dừng máy, hao hụt hóa chất và tổng chi phí sở hữu trong vòng đời thiết bị

Đánh giá kinh tế nên sử dụng tổng chi phí sở hữu (TCO) thay vì chỉ so sánh giá mua khớp nối. Công thức đơn giản là TCO = Chi phí đầu tư + Chi phí lắp đặt + Chi phí bảo trì + Giá trị hóa chất thất thoát + Tổn thất do dừng máy + Chi phí điện năng phát sinh.

Ví dụ minh họa: Nếu một dây chuyền phát sinh 4 lần thay phớt mỗi năm, mỗi lần có tổng chi phí phớt, nhân công và dừng máy là 4 triệu đồng, chi phí liên quan đạt 16 triệu đồng/năm. Trong 5 năm, tổng chi phí danh nghĩa là 80 triệu đồng, chưa tính hao hụt hóa chất và các sự cố phát sinh. Đây là giả định tính toán, không phải dữ liệu vận hành đã xác minh của một nhà máy cụ thể.

Khoản tiết kiệm thực tế của phương án khớp nối từ bằng chi phí sự cố có thể tránh được trừ đi chi phí bảo trì, năng lượng và rủi ro còn lại của cấu hình mới. Khi phân tích hoàn vốn, cần bổ sung giá mua, thời gian dừng máy để cải tạo, vật tư đi kèm và giá trị sản xuất mỗi giờ của dây chuyền.

Ứng Dụng Khớp Nối Từ Bơm PU Trong Dây Chuyền Phun Xốp Và Sản Xuất Polyurethane Công Nghiệp

Tích hợp khớp nối từ vào cụm bơm định lượng Polyol và Isocyanate: Kiểm soát tỷ lệ phối trộn và độ ổn định lưu lượng

Trong sản xuất PU, độ chính xác định lượng của hai dòng Polyol và Isocyanate ảnh hưởng đến chỉ số NCO, động học phản ứng, mật độ liên kết và tính chất cơ lý của sản phẩm. Hệ truyền động ổn định giúp hạn chế sự gián đoạn do sự cố phớt, nhưng không tự động điều chỉnh tỷ lệ hóa học hoặc hiệu chuẩn lưu lượng.

Việc lựa chọn tỷ lệ phối trộn phải theo công thức hóa chất, trị số hydroxyl, hàm lượng NCO, chỉ số Isocyanate và khuyến nghị của nhà cung cấp nguyên liệu. Không áp dụng mặc định tỷ lệ 1:1 cho tất cả hệ PU.

Các chỉ tiêu quá trình như cream time (thời gian bắt đầu nở), rise time (thời gian nở) và tack-free time (thời gian bề mặt hết dính) cần được đo theo điều kiện thử và công thức cụ thể. Biến động nhiệt độ liệu, tỷ lệ cấp liệu, chất xúc tác hoặc độ ẩm có thể làm thay đổi đáng kể các chỉ tiêu này.

Đồng bộ với áp suất phun, lưu lượng và chế độ vận hành của máy PU cao áp để hạn chế dao động định lượng

Trong hệ thống máy phun xốp PU áp cao, bơm định lượng phải đáp ứng áp suất và lưu lượng thiết kế của toàn bộ dây chuyền. Khớp nối từ phải truyền đủ mô-men ở chế độ khởi động, tuần hoàn và cấp liệu, bao gồm các tình huống tải tăng do độ nhớt hoặc chênh lệch áp suất.

Khi nâng cấp máy phun xốp PU áp cao, cần kiểm tra khả năng đáp ứng của động cơ, cảm biến tốc độ, van điều áp, đường tuần hoàn và thiết bị bảo vệ quá áp. Việc chọn khớp nối có mô-men quá thấp có thể gây mất đồng bộ; chọn quá lớn nhưng không đánh giá bảo vệ toàn hệ thống cũng không phải phương án tối ưu.

Trong sản xuất foam PU cứng cách nhiệt, hệ nguyên liệu được thiết kế phù hợp có thể tạo bọt kín (closed-cell) trên 95%. Tỷ lệ tế bào kín cao thường hỗ trợ khả năng cách nhiệt và hạn chế thấm ẩm, nhưng giá trị thực tế phải được kiểm nghiệm trên mẫu sản phẩm.

Hệ số dẫn nhiệt k-factor của nhiều sản phẩm PU cứng cách nhiệt có thể nằm khoảng 0,020–0,028 W/mK ở điều kiện thử xác định. Đây là khoảng tham khảo, không phải thông số cam kết cho mọi công thức hoặc sản phẩm. Hệ số này thay đổi theo tỷ trọng, khí trong tế bào, độ ẩm, nhiệt độ, tuổi vật liệu và quy trình chế tạo.

Để đánh giá khả năng cách nhiệt, có thể sử dụng tiêu chuẩn ASTM C518 cho phép đo tính chất truyền nhiệt ở trạng thái ổn định bằng thiết bị đo dòng nhiệt. Thông tin về phương pháp được công bố tại ASTM International – C518.

Khả năng chịu nén của foam PU cứng phụ thuộc tỷ trọng, cấu trúc tế bào, hướng tạo bọt, công thức hóa học và điều kiện thử. Bảng sau chỉ trình bày khoảng giá trị định hướng để lập yêu cầu thử nghiệm, không thay thế kết quả kiểm định của một sản phẩm thương mại cụ thể.

Các khoảng độ chịu nén trên có thể chồng lấn giữa các công thức khác nhau; tăng tỷ trọng không bảo đảm độ chịu nén tăng tuyến tính. Kết quả nghiệm thu phải dựa vào phép thử trên mẫu thực tế theo tiêu chuẩn ASTM D1621 hoặc phương pháp được hợp đồng chấp thuận. Có thể tham khảo phương pháp tại ASTM International – D1621. Giá trị độ chịu nén ngắn hạn không được sử dụng trực tiếp làm tải trọng thiết kế dài hạn nếu chưa xem xét từ biến và hệ số an toàn.

Đối với yêu cầu phản ứng với lửa, tiêu chuẩn chống cháy DIN 4102 phân biệt các mức phân loại vật liệu, trong đó B2 liên quan đến vật liệu cháy bình thường và B3 là vật liệu dễ cháy. B2 không có nghĩa là không cháy hoặc đạt giới hạn chịu lửa của kết cấu. Phân loại phải được xác nhận bằng kết quả thử theo tiêu chuẩn, không suy ra từ tỷ trọng hoặc khả năng chịu nén. Foam PU cũng không mặc nhiên đạt B2 nếu chưa được thử nghiệm.

Với nhà xưởng sử dụng foam cách nhiệt, độ ổn định định lượng giúp giảm dao động tỷ trọng, hạn chế phế phẩm và cải thiện tính nhất quán của lớp foam. Hiệu quả kinh tế cần được xác nhận qua số liệu tiêu hao nguyên liệu trên đơn vị sản phẩm, tỷ lệ sản phẩm đạt yêu cầu và năng lượng vận hành thực tế.

Kết hợp bảo trì phòng ngừa: Kiểm tra nhiệt độ, rung động, độ kín, cặn hóa chất và dấu hiệu suy giảm lực truyền từ

Ngay cả khi sử dụng khớp nối từ, bộ phận bảo trì cần thiết lập lịch kiểm tra phòng ngừa dựa trên số giờ vận hành và mức độ quan trọng của dây chuyền.

Các tần suất này mang tính gợi ý. Nhà máy cần xây dựng kế hoạch cuối cùng dựa trên hướng dẫn OEM, đánh giá rủi ro, lịch sử sự cố và mức độ nghiêm trọng của hậu quả dừng máy.

Đối với hiện tượng suy giảm lực truyền từ, cần xem xét đồng thời nhiệt độ, mô-men tải và dấu hiệu trượt mất đồng bộ. Không nên kết luận nam châm bị mất từ chỉ dựa vào lưu lượng giảm, bởi nguyên nhân có thể xuất phát từ mòn bơm, tắc lọc hoặc cấp liệu không đủ.

Đúc Kết Giải Pháp Chuyển Giao Công Nghệ Và Cung Cấp Nguyên Liệu PU Trọn Gói Của Vinosaur Polyurethane (Việt Nguyên)

Vinosaur Polyurethane đồng hành từ tư vấn khớp nối từ bơm PU, phụ tùng bơm định lượng đến giải pháp máy phun xốp công nghiệp

Vinosaur Polyurethane định hướng cung cấp giải pháp đồng bộ từ phụ tùng bơm định lượng, khớp nối từ đến thiết bị và nguyên liệu phục vụ sản xuất Polyurethane. Thay vì chỉ thay linh kiện theo kích thước bên ngoài, kỹ sư cần đánh giá tổng thể tải trọng truyền động, tình trạng bơm, áp suất làm việc, tính tương thích hóa chất và yêu cầu bảo trì lâu dài.

Đối với các dây chuyền gặp tình trạng phớt Isocyanate rò rỉ liên tục, hướng cải tiến là xác định nguyên nhân, đánh giá khả năng chuyển sang kết cấu truyền động từ kín và lựa chọn cấu hình đáp ứng mô-men, nhiệt độ cũng như điều kiện vận hành. Các hệ thống sử dụng máy phun xốp PU áp cao hoặc máy PU áp thấp cần được khảo sát độc lập theo sơ đồ công nghệ.

Hệ nguyên liệu Polyurethane Made in Vietnam: Tư vấn lựa chọn Polyol, Isocyanate MDI/TDI theo ứng dụng và mục tiêu tỷ trọng sản phẩm

Song song với thiết bị, việc kiểm soát nguyên liệu PU quyết định chất lượng cuối cùng của sản phẩm. Các giải pháp nguyên liệu phát triển hoặc tùy biến tại Việt Nam theo định hướng Made in Vietnam cần được đánh giá bằng hồ sơ nguồn gốc, dữ liệu kỹ thuật, quy trình phối trộn và kết quả thử nghiệm thực tế; không đồng nhất nguyên liệu nhập khẩu với sản phẩm có xuất xứ Việt Nam khi chưa đáp ứng quy tắc xuất xứ.

Những chỉ tiêu cần tối ưu bao gồm tỷ trọng sản phẩm (density, kg/m³), thời gian phản ứng, độ đồng nhất tế bào, độ chịu nén, hệ số dẫn nhiệt, tỷ lệ tế bào kín, độ ổn định kích thước và mức tiêu hao hóa chất.

Đối với foam cách nhiệt, tỷ trọng cao quá mức cần thiết có thể làm tăng tiêu hao nguyên liệu mà không tạo lợi ích tương ứng. Ngược lại, giảm tỷ trọng thiếu kiểm soát có thể làm giảm cơ tính, khả năng ổn định kích thước và chất lượng sản phẩm. Vì vậy, lựa chọn công thức phải dựa trên ứng dụng, tải trọng và kết quả kiểm nghiệm.

Vinosaur Polyurethane hướng đến tư vấn lựa chọn công thức Polyol/Isocyanate theo mục tiêu tỷ trọng và điều kiện khuôn mẫu, đồng thời kết hợp đánh giá thiết bị để hỗ trợ ổn định sản xuất. Những chỉ tiêu cam kết cần được thống nhất bằng mẫu thử, tài liệu kỹ thuật và điều kiện nghiệm thu cụ thể.

Hỗ trợ kỹ thuật trực tiếp tại xưởng, cung cấp hồ sơ C/O, C/Q theo sản phẩm và điều kiện áp dụng, hướng dẫn vận hành và tối ưu bảo trì

Để lựa chọn đúng phụ tùng bơm định lượng PU, khách hàng nên cung cấp hình ảnh bơm, tem model, kích thước trục, tốc độ động cơ, lưu lượng, áp suất, loại Isocyanate và mô tả tình trạng hư hỏng. Đây là dữ liệu giúp bộ phận kỹ thuật đánh giá khả năng thay thế hoặc cải tạo trước khi đưa ra cấu hình khớp nối từ phù hợp.

Đối với nguyên liệu và thiết bị, hồ sơ C/O, C/Q hoặc tài liệu chất lượng tương đương được xem xét theo xuất xứ, nhà sản xuất, lô hàng và điều kiện cung cấp. Việc có thể xuất trình loại chứng từ nào phải được xác nhận đối với sản phẩm cụ thể, không mặc định mọi linh kiện hoặc lô hàng đều có cùng bộ chứng từ.

Giải pháp kỹ thuật hiệu quả cần kết hợp khớp nối từ đúng mô-men, vỏ ngăn cách kín phù hợp, kiểm soát độ ẩm Isocyanate, vận hành ổn định và bảo trì phòng ngừa. Khi thực hiện đồng bộ, nhà máy có cơ sở giảm rủi ro rò rỉ ở trục truyền động, hạn chế hư hỏng bơm, tăng thời gian vận hành hữu ích và kiểm soát tổng chi phí sở hữu.
