PU FOAMING MACHINE(PENTANE)

MÁY PHUN XỐP PU HỆ CYCLOPENTANE LƯU LƯỢNG PHUN 3KG/S (3000Gram/giây)

Technical Configuration Cấu hình kỹ thuật

1. Profile: Tóm tắt

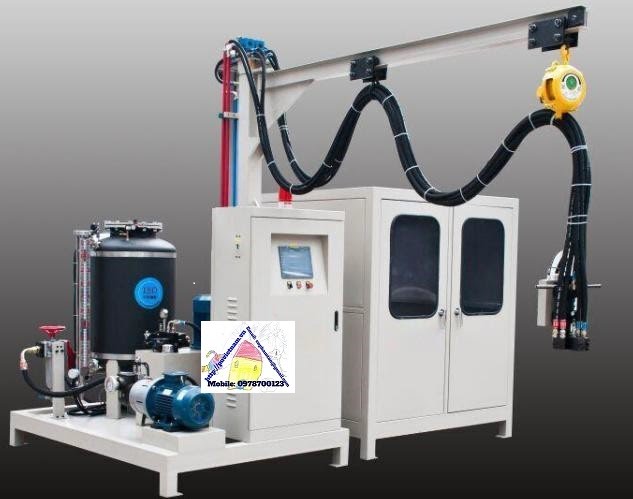

HP150-C5 two-component high pressure injecting machine, , has one PLOY barrel and one ISO barrel, and the two metering units are drived by two independence motors , through change the motor's speed to control the metering pump’s output. This kind of machine is specially used in the polyurethane foaming products.

Hp150-C5 là máy phun xốp áp suất cao hai thành phần, Có thùng chứa Polyol, ISO, và bộ định lượng cho từng thành phần điều khiển bằng mô tơ độc lập, qua việc thay đổi tốc độ mô tơ sẽ điều chỉnh lưu lượng phun của bơm. Loại máy này chuyên dụng để sản xuất các sản phẩm xốp polyurethane.

2.  Equipment, main technical parameters and description Thông số kỹ thuật chính và mô tả

2.1  Equipment Type: HP150-C5 Kiểu thiết bị: HP150-C5

2.2  The application of foam: hard foam Ứng dụng xốp: xốp cứng

2.3  Viscosity: (22 ℃) Độ nhớt ở 22 độ C

Polyol :   ~ 2000mPas

Isocyanate:                     ~1500mPas

2.4  Injection capacity (mixing ratio 1:1) :600~3000g/s(1:1) Lưu lượng phun :600-3000g/s

2.5  Mixture ratio adjustment rang: 5:1 ~ 1:1 Tỷ lệ trộn điều chỉnh 5.1-1.1

2.6  Injection time: 0.01 ~ 9.99s (accurate to 0.01s) Thời gian phun: 0.01-9.99s

2.7  Injecting program setting:    Manual inject time set: 3pcs.        Auto inject time set: 99pcs. Cài đặt chương trình phun: Đặt thủ công: 3 chương trình. Cài đặt tự động 99 chương trình

2.8  Measurement Unit: Measurement accuracy of ≤ 0.5% Bộ định lượng: chính xác đến =< 0.5%

Components, including those with anti-vibration pad bracket, speed adjustable motor, coupling of shaft, high precision metering pump of volumetric piston type and safety valves, pressure sensor , rotating speed sensor. Metering pump and motor connected by magnetic.

Các bộ phận, gồm có giá đỡ chống rung, mô tơ điều chỉnh tốc độ, khớp nối, bơm định lượng chính xác cao kiểu piston có van an toàn, cảm biến áp suất, cảm biến tốc độ. Bơm định lượng nối với mô tơ qua khớp nối từ.

2.9  Pressure limit and control system Gi ới hạn áp suất và hệ thống điều khiển

Both Polyol and Isocyanate working pressure are in a range of 6~22Mpa. Whenever the

working pressure exceed the range of 25Mpa, the machine will be stopped automatically and give an alarm at the same time.

Cả Polyol và Iso làm việc ở áp suất khoảng 6-22Mpa. ở đây áp suất nếu vượt quá 25Mpa, thiết bị sẽ tự động ngừng và có cảnh báo xuất hiện.

2.10     Component flow control and test unit Kiểm soát lưu lượng và kiểm nghiệm

According with the pump’s flow 、 the components’ mixing range and the related parameters,Our machine can change the components’ flow out by adjust the shift motor. Testing andcorrecting the components’ flowing parameters and the mixing range by their own feeding valve, so as to adjust and control the components’ flow.

Tùy theo lưu lượng bơm, thành phần hóa chất sẽ trộn trong khoảng thích hợp. Thiết bị có thể điều chỉnh lưu lượng qua tốc độ mô tơ.

2.11  Component filter: Bộ lọc

It is installed between material tank and metering pump. The accuracy of filtering is A-330μm，B-330

μm

Bộ lọc gắn giữ bồn nguyên liệu và bơm. Độ chính xác của lưới lọc lên đến 330micron

2.12  Mixing head(C5 linear style): Đầu trộn (Kiểu C5 thẳng)

With advanced technology to produce high-pressure self-cleaning linear mixing head, using needle adjustable nozzle. In order to ensure mixed

Effect of raw material respectively from two different directions of collision mixing nozzle in order to ensure adequate mixing component.

Sử dụng công nghệ tiên tiến với cơ chế tự rửa, sử dụng vòi phun kim phun điều chỉnh được. để bảo đảm trộn hai thành phần hóa chất từ các hướng khác nhau qua vòi phun vào trong buồng trộn tối ưu.

2.13  Machine frame Sườn mày

Used for fix the tank、metering pump system、pipe、control system.

Dùng để gắn bồn, hệ thống bơm, ống và hệ thống điều khiển

2.14  Hydraulic Unit Bộ thủy lực

l  Pump flow (L / min): 23 Lưu lượng bơm (L/phút):23

l  Motor(SIEMENS) Power (kw): 7.5 Công suất mô tơ: 7.5Kw

l  Motor speed (rpm): 1450 Tốc độ mô tơ: 1450

l  1 Pcs 80L oil tank installed above the supporting plate; install the driver to install on-board motors, pumps, buffer coupling, hydraulic manifold block, integrated block is installed on the booster valve; 1 bồn chứa dầu 80L có đủ mô tơ, bơm và các chi tiết cần thiết.

l  All valves, pressure gaupcss, pressure switches and manual vent valve load, etc.; Có van chỉnh áp, van chuyển áp thủ công

l  1 Pcs 10L high-pressure accumulator, in order to ensure rapid mixing and to absorb the vibration of the first switch; Có bộ tích áp 10L để bù áp.

l  1 full precision back to the oil filter; Có 1 bộ lọc dầu hồi về

l  1 set of oil cooler, valves, etc. to ensure the hydraulic system will not work in a continuous temperature rise is too high (≤ 60 ℃); 1 bộ làm mát dầu, đảm bảo cho hệ thống hoạt động liên tục

l  1 set of level display, indicating the oil level inside the tank; 1 bộ hiển thị mức dầu

l  2 Pcs NG10 solenoid valve control L were mixed the first two mixing chamber and the main piston to open or close. Có 2 bộ van để điều khiển đầu trộn

2.15  Polyol tank: 1Pcs. Bồn Polyol: 1 bộ

l  Effective volume: 250 liters; Thể tích hiệu dụng 250L

l  Jacket heating reservation style, High stainless steel; Bọc bảo ôn cách nhiệt, thành bằng thép không rỉ

l  Maximum working pressure: 0.6MPa; Áp suất làm việc tối đa: 0.6Mpa

l  1 Pcs jacket water safety valve, set the working pressure of 0.25MPa; 1 bộ van nước an toàn, cài đặt ở áp làm việc 0.25Mpa

l  1 Pcs safety valve, set pressure 0.05~0.45MPa, to control the max. air pressure; 1 bộ van an toàn, cài đặt áp 0.05-0.45Mpa, để điều khiển áp suất khí tối đa

l  Output is from T pipe with two manual cut valve (bypass valve is used for sewage); Đầu ra từ ống chữ T, có hai van xả tay (dùng để xả cặn)

l  Temperature transducer: PT50; Bộ chỉnh nhiệt: PT150

l  Visible Liquid level display. Đo mức trực quan

l  1Pcs agitator,0.55kw, speed 46rpm, with mechanical sealing. 1 cánh khuấy công suất 0.55kw, tốc độ 46 vòng phút, khuấy cơ học

l  1Pcs safety cabinet with Air circulation fan; 1 tủ kính an toàn có kèm quạt hút

l  2Pcs flammable gas MSA sensor from America;

One is inside of safety cabinet and the other is outside. 2 cảm biến cháy nổ, một gắn bên trong và một gắn bên ngoài tủ

2.16  Isocyanate tank: 1Pcs. Bồn chứa ISO: 1 bộ

l  Effective volume: 250 liters; Thể tích hiệu dụng: 250L

l  Jacket heating reservation style, High standard structral steel; Bọc bảo ôn, thành bằng thép tiêu chuẩn.

l  Maximum working pressure: 0.3MPa; Áp suất làm việc tối đa: 0.3Mpa

l  1 Pcs jacket water safety valve, set the working pressure of 0.25MPa; 1 bộ van nước an toàn, cài đặt ở áp làm việc 0.25Mpa

l  1 Pcs safety valve, set pressure 0.05~0.45MPa, to control the max. air pressure; 1 bộ van an toàn, cài đặt áp 0.05-0.45Mpa, để điều khiển áp suất khí tối đa

l  Output is from T pipe with two manual cut valve (bypass valve is used for sewage); Đầu ra từ ống chữ T, có hai van xả tay (dùng để xả cặn)

l  Temperature transducer: PT50; Bộ chỉnh nhiệt: PT150

l  Visible Liquid level display. Đo mức trực quan

l  1Pcs agitator,0.55kw, speed 46rpm, with mechanical sealing. 1 cánh khuấy công suất 0.55kw, tốc độ 46 vòng phút, khuấy cơ học

2.17  Temperature control unit：bộ điều khiển nhiệt độ

l  Heating：2×3KW，Jacket structure， Two heating unit to control two material tank Individually. Gia nhiệt: 2x3Kw, bọc bảo ôn, có hai bộ điều khiển gia nhiệt riêng cho từng bồn nguyên liệu

l  Refrigeration cooling unit "(Kcal/h)"; 18000; Bộ làm mát nước 18000Kcal/giờ

l  Two heating units respectively control the heating of the two tanks, cooling unit is equipped with 5HP compressor, water pressure 0.25MPa, automatic control of foaming raw material temperature process requirements. Hai bộ điều nhiệt cho từng bồn, bộ làm mát công suất 5HP, áp suất nước 0.25Mpa, tự động điều khiển nhhiệt độ nguyên liệu hóa chất theo yêu cầu

2.18  Metering pump automatic lubrication Bơm định lượng tra dầu tự động

For  the  polyisocyanate  metering  pump hand  wheel  shaft  seal  regular  automatic  lubrication  and cleaning, lubricating medium for DOP

Bơm định lượng ISO và Polyol có bộ phận tự tra dầu, thông thường dùng dầu DOP

2.19  Material feeding system: Independent gear pump for B material, flow is 40L/MIN;Pneumatic pump for A material. Hệ thống nạp liệu: bơm bánh răng cho ISO, lưu lượng 40L/phút. Bơm khí nén cho Polyol.

2.20 Electrical Control System Hệ thống điều khiển điện

Electric control system adopts Siemens PLC, input, output modules, touch screen Siemens. Include control cabinet; South Korea's LG Series PLC controller; Omron relay; Schneider contactor; French Schneider switches, buttons; External interface; system

software and control procedures. Hệ thống điều khiển điện sử dụng PLC Siemens, màn cảm ứng Siemens, tủ điện sử dụng các bộ phận của LG, rờ le Omron, Nối điện Schneider, và các hệ thống ngoại vi khác.

Touch screen display as following: Injecting work number: 50Pcs. Màn điều khiển hiển thị 50 chương trình làm việc

Injecting time 0.01-99.99；Thời gian phun 0.01-99.99 s

component of the pressure is too small or too large, over-pressure metering pumps and other fault information; Control system failure alarm has a strong, sound and light alarm devices equipped with necessary equipment automatically shut down. Khi áp suất phun quá cao hoặc quá thấp, hệ thống sẽ cảnh báo, trong trường hợp cần thiết máy sẽ tự động ngừng

Pentane checking system is independent. After checking the pentane is at safety condition and air exhaustion is normal, the main machine can be power on and work. The exhausting fan is controlled by inverter, if pentanes is increasing at air, the fan will running faster, to make sure the machine and operator safety.

Hệ thống kiểm tra Pentane độc lập. Sau khi kiểm tra Pentane trong điều kiện an toàn và quạt hút hoạt động bình thường, máy chính mới có thể bật và làm việc. Quạt hút điều khiển thông qua biến tần, nếu Pentane tang cao quạt sẽ chạy nhanh hơn để đảm bảo thiết bị hoạt động an toàn.

2.19  Pipe and air system Hệ thống ống nguyên liệu và ống khí

Material pipeline, include soft pipe to convey the raw material. Feed pipe is assembled ontothe Mixing head, and return pipe is connected with raw material tank; Ống nguyên liệu, kể cả ống mềm lẫn ống cứng. ống nguyên liệu chuyển hóa chất đến đầu trộn và hồi về bồn chứa.

Air and liquid pipe is used to pipe the compressed air and cleaning liquid. This is anti-solvent and high pressure pipe; Ống khí và ống dung môi sử dụng để chuyển khí nén và nước rửa. Đây là loại ống chịu dung môi và chịu áp cao

Air is filtered by oil and water separator, oil frog device. Khí được lọc qua dầu

2.20 ：Electricity: 3×380V/50HZ Điện sử dụng 3 pha 380V/50Hz

Power:               around 52KW Công suất khoảng 52Kw

Machine size:    3400X2280mmX2800mm（LXWXH）Kích thước máy 3400x2280x2800mm

3．Machine configuration list: Danh sách cấu hình máy
