Máy PU áp cao chuyên dụng cho sản xuất mút xốp mềm, giả gỗ, mút cứng...

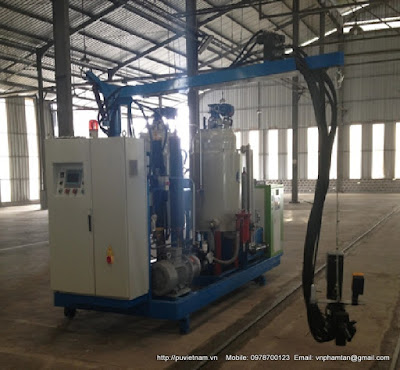

MÁY PHUN XỐP PU ÁP CAO VN60

1, THÔNG SỐ MÁY

Máy đổ xốp PU áp cao VN60 dùng đổ hóa chất hai thành phần Polyol và Isocyanate. Được điều khiển định lượng bằng bơm piston điều khiển biến tần.

2, Thông số kỹ thuật chính của máy

2.1   Kiểu máy: VN60

2.2   ứng dụng đổ xốp: giả gỗ, foam mềm và foam cứng theo định lượng

2.3   Độ nhớt hóa chất : (22 ℃) Polyether polyol: ~ 2000mPas Polyisocyanate: ~ 2000mPas

2.4   Lưu lượng phun (tỷ lệ 1:1) :100-800g/s (tần số 60HZ, lưu lượng phun tang lên 20%, khoảng 1000g / giây)

Tỷ lệ trộn thay đổi trong khoảng: 2:1 ~ 1:1

2.5   Thời gian đổ: 0.5 ~ 99.99s (chính xác đến 0.01s)

2.6   Số lượng chương trình đổ:

Đổ bằng nút bấm: 9              Đổ tự động: 99

2.7   Bộ định lượng hóa chất:

Định lượng chính xác ≤ 0.5% thành phần tỷ lệ hai hóa chất POLY /ISO.

Bơm định lượng :A2VK12 (Rexroth)

Mô tơ biến tần (SIEMENSE) công suất (kw):5.5

Tốc độ mô tơ biến tần (rpm) 1450 Khớp nối tra dầu DOP

Ghi chú: Polyol dung khớp nối cứng, ISO dung khớp nối từ.

2.8   8 Bộ điều khiển dòng lưu lượng

Hóa chất được bơm piston bơm lên đầu trộn theo tỷ lệ đặt trước. Dòng hóa chất được điều khiển chính xác qua mô tơ biến tần. Bơm piston có bánh rang để điều chỉnh áp lực bơm.

Máy thiết kế dễ dàng định lượng để cân chỉnh cho từng hóa chất.

2.9   9 Bộ lọc

Cả hai bồn hóa chất đều trang bị bộ lọc dạng lưới, lọc chính xác đến 330μm. Có bộ xả cặn bằng tay.

2.10   Bộ thủy Lực

Lưu lượng bơm (L / phút): 9

Mô tơ (SIEMENS) công suất (kw): 3 Tốc độ mô tơ (rpm): 1450

Có một bình 40L chứa dầu;

Có một bộ tích áp 10L, để đảm bảo tốc độ trộn và bù áp

Có bộ làm mát dầu để đảm bảo nhiệt độ (≤ 60 ℃);

2.11   Đầu trộn áp suất cao

Thiết bị gồm có một đầu trộn áp suất cao công nghệ Hàn quốc

(Korea DUT technology) có cơ chế tự rửa đầu trộn, sử dụng các kim phun điều khiển để đảm bảo phối trộn chính xác.

2.12   Cần đỡ đầu trộn

Thiết bị có sẵn cần đỡ đầu trộn để đỡ đầu và đường ống. Quay xung quanh được góc 160 độ. Chiều dài 2.2m

2.13   Bộ công tắc chuyển bơm áp cao và chu kỳ áp thấp

Để đảm bảo khi phun ở trạng thái áp cao, khi hoàn lưu ở trạng thái áp thấp

2.14   Bồn chứa Polyol: 1

Thể tích hiệu dụng: 250 lít; kiểu bồn hai lớp

Lớp trong bằng thép không rỉ SUS304; Áp suất làm việc tối đa: 0.06MPa;

Có một bộ bảo ôn dung nước đặt áp làm việc 0.30MPa;

1 Bộ van an toàn áp 0.60MPa;

1 bộ van điều áp đặt ở 0.35 ~ 0.40MPa để điều chỉnh nạp khí nén vào bồn;

Đo mức hóa chất: có định mức cao, mức cần nạp và mức thấp để tự động nạp hóa chất.

Bộ điều nhiệt bằng điện trở: PT100

Có bộ mô tơ khuấy 0.75KW, tốc độ 46rpm;

2.15   Bồn chứa ISO

Thể tích hiệu dụng: 250 lít; kiểu bồn hai lớp

Lớp trong bằng thép không rỉ SUS304; Áp suất làm việc tối đa: 0.06MPa;

Có một bộ bảo ôn dung nước đặt áp làm việc 0.30MPa;

1 Bộ van an toàn áp 0.60MPa;

1 bộ van điều áp đặt ở 0.35 ~ 0.40MPa để điều chỉnh nạp khí nén vào bồn;

Đo mức hóa chất: có định mức cao, mức cần nạp và mức thấp để tự động nạp hóa chất.

Bộ điều nhiệt bằng điện trở: PT100

Có bộ mô tơ khuấy 0.75KW, tốc độ 46rpm;

2.16   Thiết bị điều nhiệt:

Công suất điều nhiệt: 3KW

Công suất làm lạnh (Kcal / giờ); 3600;

Máy có hai bộ điều nhiệt gắn trên bồn hóa chất và một bộ thiết bị làm mát công suất 7.5HP áp suất 0.25MPa để đảm bảo nhiệt độ hóa chất trong bồn đúng theo yêu cầu thông số hóa chất.

2.18   Bơm nạp hóa chất tự động

Để nạp hóa chất vào bồn sử dọng hai bơm bánh rang cho từng bồn riêng rẽ.

Tốc độ bơm: 20L/phút,

2.19   Bộ điều khiển

Điều khiển bằng PLC có màn hình cảm ứng

Để nhập các thông số đổ.

PLC của hãng Delta, màn cảm ứng của Siemens hoặc Delta;

Biến tần Delta;Rờ le Omron;

Bộ contactor và nút bấm của Schneider;

2.22 Hệ thống ống

Hệ thống ống gồm có ống thủy lực, hệ thống ống nạp liệu, khí nén và hệ thống bơm lên đầu trộn.

2.23 Kích thước và nguồn điện cần cấp cho máy:

Điện thế: 3 × 380V/50HZ

Công suất: 25KW

Trọng lượng máy: 1600KG

Kích thước máy: 3800 × 2100 × 2180 (Dài × rộng × cao)

3.  Chi tiết cấu hình máy

3.1   Sườn máy       1

3.2   Bộ định lượng polyol       1 Bơm định lượng: Kiểu A2VK12 Rexroth

Mô tơ: Siemens

3.3   ISO. Bộ định lượng ISO       1 Bơm định lượng: A2VK12 Rexroth;

Mô tơ: Siemens

3.4   Bộ điều khiển áp suất       2 bộ Sử dụng công tắc thế cao, thấp: Mỹ;

3.5   Bộ lọc polyol và polyol 2 bộ

Lọc lưới

3.6   Bộ thủy lực 1 bộ

Bơm / Van: Đài loan;

Mô tơ: Siemens

3.7   Đầu trộn DHS-25-2K: Hàn Quốc 1 bộ

3.8   Cần đỡ đầu trộn 1 bộ

3.9   Bộ chuyển chu chình áp suất cao/thấp 1 bộ

3.10          Bồn polyol 250L 1 bộ

3.12          Bồn iso 250L 1 bộ

3.13   Bộ tự động tra dầu cho bơm định lượng                                                                                                    1 bộ

3.14   Bơm bánh răng tự động nạp liệu polyol                                                                                                    1 bộ

3.15   Bơm bánh răng tự động nạp liệu iso                                                                                                    1 bộ

3.16   Tủ điện                                                                                                    1 bộ

3.17   Ông áp suất cao, chịu hóa chất: Central Plains

Van khí, van solenoid : AirTAC (Đài loan)

4.          Phụ kiện kèm theo

4.1   Gioăng bơm A2VK12                                                   4bộ

4.2   Kim phun                                                                       2bộ

4.3   Gioăng đầu trộn                                                          2 bộ

4 .4 van khí AirTAC                                                            1bộ

4.5 Dụng cụ tháo lắp đầu trộn                                       1bộ

5.Điều kiện thương mại:

Giao hàng: 55 ngày
