Nguyên Liệu PU Cách Nhiệt Bồn Bia: Giải Pháp Chống Đọng Sương & Tối Ưu Năng Lượng Cho Nhà Máy (2026)

Trong các nhà máy sản xuất bia, sữa và chế biến thực phẩm lạnh, hệ thống bồn chứa, tank lên men, bồn nước lạnh và silo đóng vai trò quan trọng trong việc duy trì nhiệt độ công nghệ. Khi lớp bảo ôn không đạt yêu cầu, nhiệt từ môi trường truyền vào bồn làm tăng tải cho hệ thống lạnh, gây đọng sương, phát sinh nguy cơ ăn mòn kim loại và làm tăng chi phí vận hành. Vì vậy, lựa chọn pu cách nhiệt bồn bia không đơn thuần là lựa chọn vật liệu có hệ số dẫn nhiệt thấp mà còn phải xem xét độ bám dính, tỷ lệ bọt kín, độ ổn định kích thước, khả năng chịu tải và tuổi thọ trong điều kiện vệ sinh công nghiệp.

Giải pháp sử dụng foam polyurethane cứng hệ PUR hoặc PIR cho phép hình thành lớp cách nhiệt liên tục trên thành bồn inox hoặc thép, kể cả những khu vực có hình học phức tạp. Tuy nhiên, hiệu quả thực tế phụ thuộc vào công thức hóa chất, thiết bị phối trộn, quy trình thi công và cấu tạo lớp bảo vệ bên ngoài. Đối với kỹ sư quản lý vận hành, việc đánh giá đúng những yếu tố này là cơ sở để kiểm soát thất thoát nhiệt, hạn chế ăn mòn dưới lớp cách nhiệt và tối ưu tổng chi phí sở hữu thiết bị.

PU Cách Nhiệt Bồn Bia Là Gì? Cấu Trúc Hóa Học Và Yêu Cầu Kỹ Thuật Cho Tank Lạnh

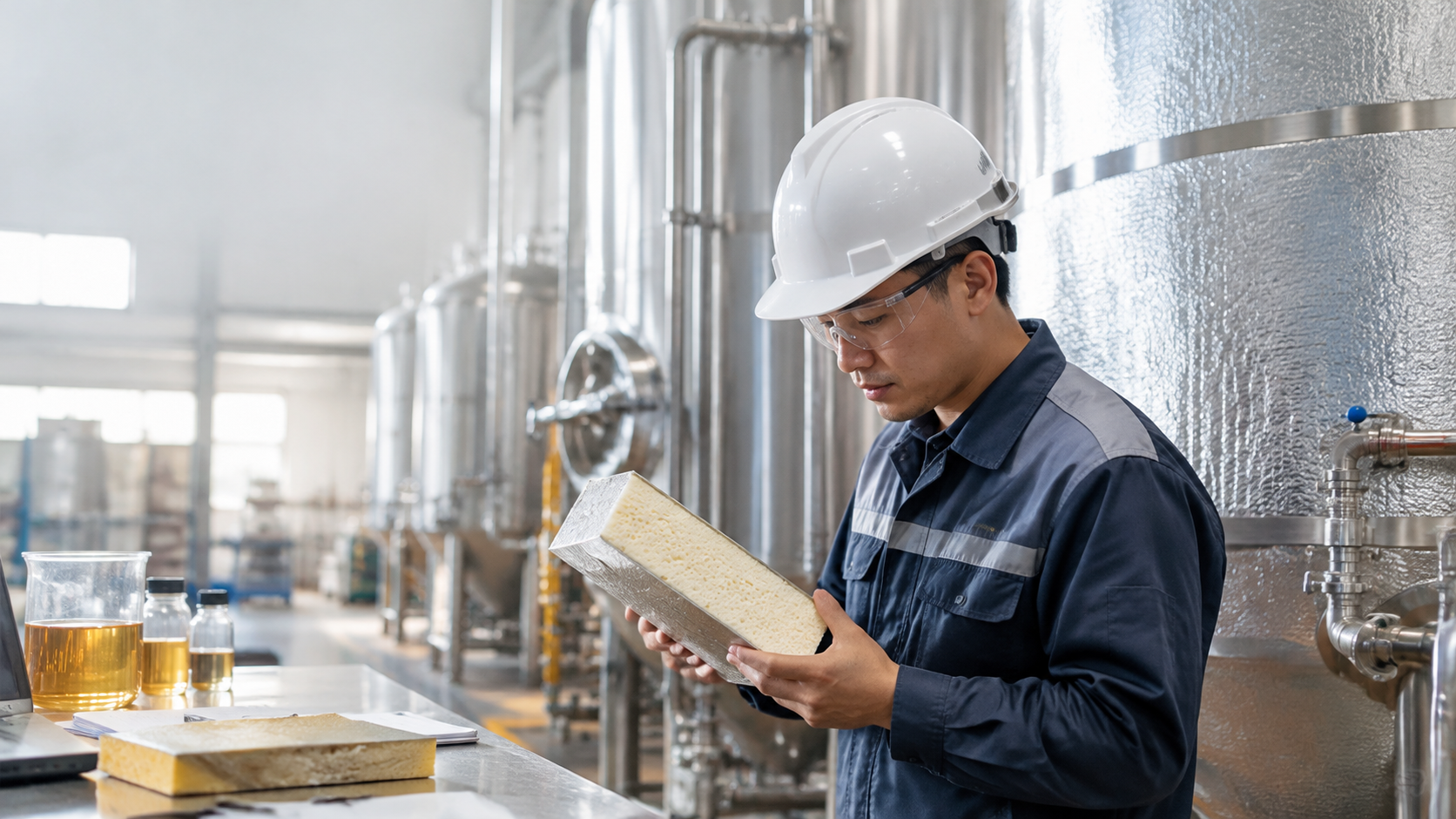

PU Cách Nhiệt Bồn Bia Là Gì? Cấu Trúc Hóa Học Và Yêu Cầu Kỹ Thuật Cho Tank Lạnh - Vinosaur Polyurethane

Hệ Polyol – Isocyanate MDI/TDI và cơ chế hình thành foam bảo ôn bồn bia

PU cách nhiệt bồn bia là lớp vật liệu polyurethane dạng bọt cứng được hình thành từ phản ứng giữa thành phần polyol và isocyanate. Trong ứng dụng bảo ôn công nghiệp, hệ isocyanate phổ biến là MDI hoặc polymeric MDI, đặc biệt là pMDI. TDI cũng thuộc nhóm isocyanate có khả năng tạo polyurethane nhưng thường gắn với nhiều ứng dụng foam mềm; không nên mặc định TDI là lựa chọn tương đương pMDI cho foam cứng bảo ôn bồn lạnh.

Phản ứng cơ bản giữa nhóm hydroxyl của polyol và nhóm isocyanate tạo liên kết urethane: R–NCO + R'–OH → R–NH–COO–R'. Trong hệ foam, tác nhân tạo bọt vật lý hoặc phản ứng giữa nước và isocyanate tạo khí CO2 giúp hình thành cấu trúc tế bào. Hệ xúc tác amine, xúc tác kim loại phù hợp, chất hoạt động bề mặt silicone và phụ gia chống cháy được lựa chọn nhằm kiểm soát tốc độ phản ứng, kích thước ô bọt và đặc tính thành phẩm.

Đối với hệ PIR, một phần nhóm isocyanate tham gia phản ứng tam hợp tạo vòng isocyanurate. Cấu trúc này có thể cải thiện khả năng ổn định nhiệt và đặc tính phản ứng với lửa so với một số công thức PUR thông thường. Tuy nhiên, PIR không mặc nhiên đạt một cấp chống cháy cụ thể; kết quả phải được xác nhận bằng thử nghiệm trên hệ vật liệu hoặc cấu kiện thực tế.

Trong quá trình sản xuất, kỹ sư cần theo dõi cream time là thời gian bắt đầu xuất hiện hiện tượng tạo bọt, rise time là thời gian bọt phát triển đến chiều cao gần cực đại và tack-free time là thời gian bề mặt foam không còn dính khi kiểm tra theo quy trình quy định. Ba thông số này ảnh hưởng trực tiếp đến khả năng điền đầy khuôn, chất lượng tiếp xúc với thành bồn và độ đồng đều của foam.

Đối với nguyên liệu PU cách nhiệt bồn bia, không thể lựa chọn công thức chỉ dựa trên thời gian nở nhanh hoặc tỷ lệ nở lớn. Hệ hóa chất phải được cân chỉnh theo phương pháp phun trực tiếp, bơm điền đầy khoang hoặc đúc khuôn, đồng thời đáp ứng thời gian thao tác, độ dày mỗi lượt và điều kiện nhiệt độ tại nhà máy.

Cấu trúc closed-cell >95%, độ bám dính cao với inox/thép và vai trò kiểm soát CUI

Foam polyurethane cứng có cấu trúc tế bào kín, trong đó phần lớn các ô bọt được ngăn cách bằng màng polymer. Với công thức chuyên dụng được thiết kế và kiểm nghiệm phù hợp, tỷ lệ closed-cell trên 95% là một mục tiêu kỹ thuật có thể đặt ra. Chỉ tiêu này cần được xác nhận trên mẫu đại diện theo ASTM D6226 hoặc phương pháp thử tương đương, thay vì suy luận từ ngoại quan foam.

Cấu trúc bọt kín giúp hạn chế sự di chuyển của không khí và hơi ẩm qua vật liệu, đồng thời góp phần duy trì hệ số dẫn nhiệt thấp. Tuy nhiên, closed-cell trên 95% không đồng nghĩa với khả năng ngăn chặn tuyệt đối 100% hơi ẩm. Hơi nước vẫn có thể khuếch tán qua polymer hoặc xâm nhập tại mối nối, khe hở, vị trí xuyên ống và những vùng foam bị hư hỏng.

Độ bám dính của foam với inox hoặc thép được hình thành thông qua khả năng thấm ướt bề mặt, tương tác liên diện và cơ chế neo giữ cơ học tại những vị trí có độ nhám phù hợp. Một lớp foam có độ bám dính tốt giúp hạn chế khe rỗng liên diện, giảm nguy cơ hình thành đường dẫn nước và tăng tính liên tục của lớp bảo ôn.

Tuy nhiên, không tồn tại cơ sở kỹ thuật để cam kết độ bám dính tuyệt đối trên mọi loại inox hoặc thép. Dầu gia công, lớp oxide, độ nhám, độ ẩm, nhiệt độ nền và ứng suất do giãn nở nhiệt đều có thể ảnh hưởng đến độ bền liên kết. Vì vậy, kỹ sư cần thử độ bám dính trên mẫu đại diện và xác định dạng phá hủy trước khi triển khai toàn bộ bồn.

Trong môi trường nhà máy bia và thực phẩm, CUI (Corrosion Under Insulation) là hiện tượng ăn mòn phát triển dưới lớp cách nhiệt khi có nước, oxy và điều kiện điện hóa thích hợp. PU bọt kín kết hợp với lớp chống thấm, lớp bảo vệ hơi ẩm và thiết kế mối nối kín có thể giảm đáng kể nguy cơ CUI. Riêng inox austenitic còn cần xem xét nguy cơ nứt ăn mòn ứng suất do chloride khi điều kiện nhiệt độ và môi trường phù hợp.

Tỷ trọng 28–35 kg/m³ đến 200–450 kg/m³: lựa chọn density theo kết cấu bồn, tải trọng và mục tiêu cách nhiệt

Tỷ trọng foam, ký hiệu density và biểu thị bằng kg/m³, là một trong những thông số quan trọng nhất khi thiết kế bảo ôn. Density ảnh hưởng đến cấu trúc tế bào, khả năng chịu nén, độ ổn định kích thước, lượng hóa chất tiêu thụ và chi phí vật liệu. Tuy nhiên, không có quan hệ tuyến tính đơn giản cho phép kết luận foam càng nặng thì cách nhiệt càng tốt.

Đối với bồn bia và tank lạnh, dải density khoảng 28–35 kg/m³ có thể được xem xét cho những hệ foam cách nhiệt nhẹ đã được chứng minh đáp ứng yêu cầu cơ lý. Trong nhiều ứng dụng foam phun công nghiệp, dải khoảng 35–60 kg/m³ thường được xem xét để cân bằng hiệu quả bảo ôn, khả năng thi công và độ ổn định. Các vùng gối đỡ, chân bồn hoặc chi tiết chịu tải tập trung có thể cần vật liệu PU tỷ trọng cao hơn hoặc cấu kiện chịu lực chuyên dụng.

Các dải trên là định hướng lựa chọn vật liệu, không phải thông số công bố của một mã nguyên liệu cụ thể. Foam tỷ trọng 200–450 kg/m³ thường thuộc nhóm vật liệu chịu lực chuyên dụng, không nên sử dụng đại trà thay cho lớp foam bảo ôn chính vì chi phí, hệ số dẫn nhiệt và đặc tính cơ học có thể khác biệt đáng kể.

Độ chịu nén compressive strength (kPa) cần được đo theo ASTM D1621 hoặc tiêu chuẩn tương đương. Một số hệ foam cứng tỷ trọng khoảng 35–60 kg/m³ có thể được thiết kế với độ bền nén ở mức hàng trăm kPa, nhưng giá trị cụ thể phụ thuộc công thức, hướng tạo bọt, nhiệt độ và phương pháp thử. Không được sử dụng giá trị tham khảo này làm tải trọng thiết kế khi chưa có dữ liệu thử nghiệm của sản phẩm.

Đối với gối đỡ chịu tải liên tục, ngoài độ bền nén tức thời, phải kiểm tra biến dạng từ biến (creep), hệ số an toàn và khả năng chịu tải ở nhiệt độ vận hành. Kết cấu đỡ bồn phải được tính toán độc lập; lớp foam cách nhiệt thông thường không được mặc định là bộ phận chịu lực chính.

Hệ số dẫn nhiệt k-factor ≤0,022 W/mK và yêu cầu chống cháy B2/B3/PIR theo DIN 4102

Hệ số dẫn nhiệt k-factor, thường ký hiệu λ, thể hiện khả năng truyền nhiệt qua vật liệu. Giá trị càng thấp thì khả năng hạn chế truyền nhiệt dẫn càng tốt khi các điều kiện khác không đổi. Với một số hệ PU/PIR foam cứng chất lượng cao, k-factor ban đầu ≤0,022 W/(m·K) có thể là mục tiêu kỹ thuật, nhưng không phải giá trị bảo đảm cho mọi công thức, mọi density hoặc toàn bộ vòng đời sử dụng.

Hệ số dẫn nhiệt cần được xác định theo ASTM C518, ISO 8301 hoặc phương pháp tương đương, với điều kiện nhiệt độ trung bình mẫu và trạng thái mẫu được ghi rõ. Khí trong tế bào foam có thể thay đổi theo thời gian, làm hệ số dẫn nhiệt tăng do quá trình lão hóa. Vì vậy, thiết kế bảo ôn dài hạn phải ưu tiên giá trị dẫn nhiệt thiết kế hoặc giá trị sau lão hóa phù hợp thay vì chỉ sử dụng kết quả đo ngay sau khi tạo foam.

Về an toàn cháy, tiêu chuẩn chống cháy DIN 4102 phân loại khả năng phản ứng với lửa của vật liệu theo các nhóm quy định. Trong hệ phân loại DIN 4102-1, B2 là vật liệu có tính cháy thông thường theo phép thử tương ứng, còn B3 là vật liệu dễ cháy. B2 không có nghĩa là vật liệu không cháy hoặc chống cháy hoàn toàn.

Hệ PIR có thể cho hiệu quả phản ứng với lửa tốt hơn một số hệ PUR nhờ cấu trúc isocyanurate, nhưng vẫn cần kết quả thử nghiệm chính thức. Đối với dự án yêu cầu phân loại theo EN 13501-1 hoặc quy chuẩn phòng cháy chữa cháy hiện hành, không được tự quy đổi cấp B2/B3 sang Euroclass hoặc kết luận khả năng chịu lửa của toàn bộ kết cấu từ kết quả thử trên vật liệu đơn lẻ.

Trong ứng dụng công nghiệp, lớp foam thường cần được bảo vệ bằng tôn, inox hoặc hệ bao che phù hợp để hạn chế tác động cơ học, tia UV, nguồn nhiệt và nguy cơ cháy. Việc lựa chọn cấu tạo phải phù hợp hồ sơ thiết kế và yêu cầu an toàn cháy của nhà máy.

PU Foam Bảo Ôn Bồn Bia Chống Đọng Sương Và Ổn Định Nhiệt Trong Vận Hành Công Nghiệp

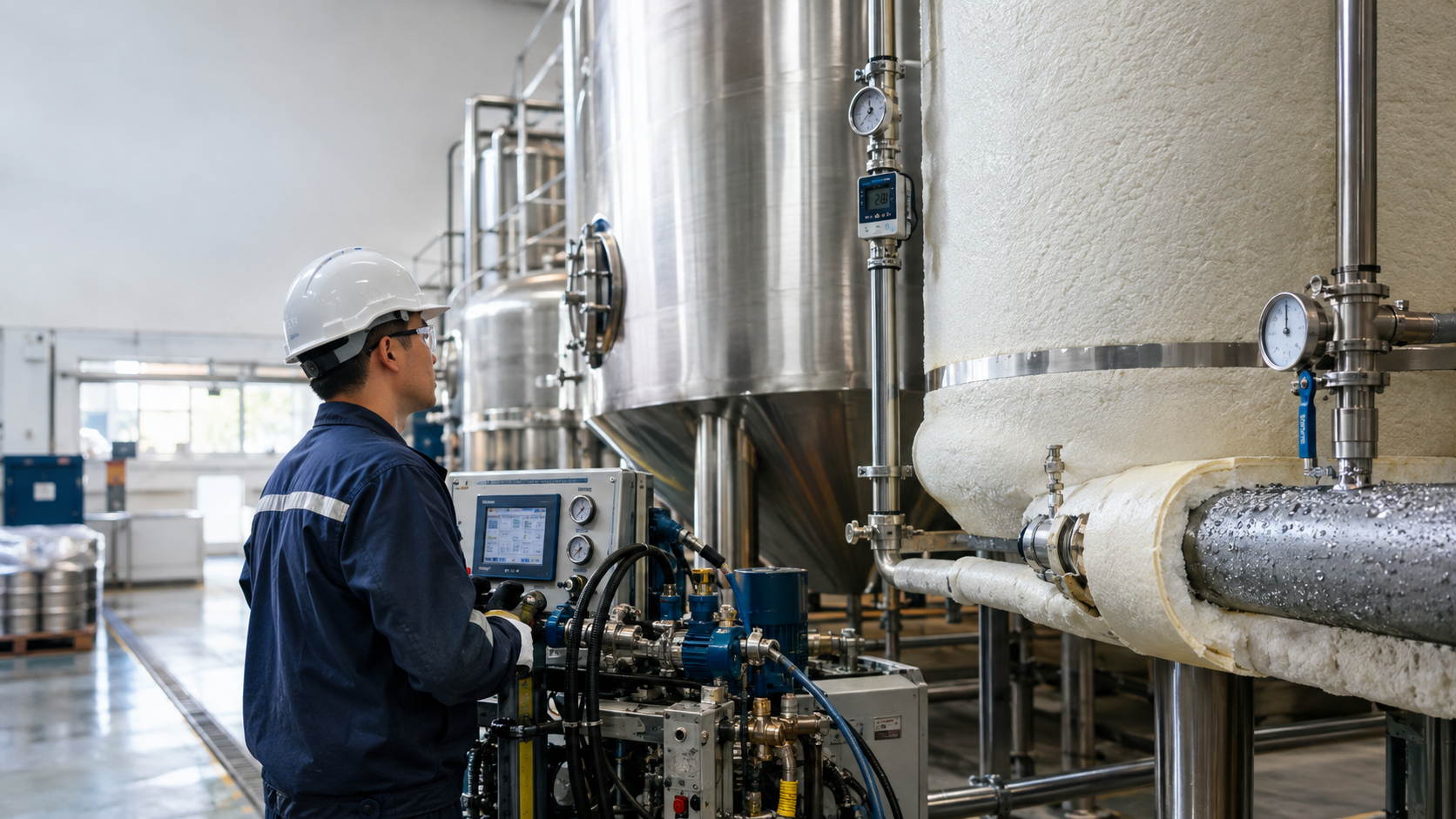

PU Foam Bảo Ôn Bồn Bia Chống Đọng Sương Và Ổn Định Nhiệt Trong Vận Hành Công Nghiệp - Vinosaur Polyurethane

Khả năng cách nhiệt và chống ngưng tụ: kiểm soát truyền nhiệt từ môi trường vào bồn lạnh

Trong vận hành bồn bia, nhiệt độ sản phẩm thường thấp hơn nhiệt độ môi trường. Chênh lệch nhiệt độ tạo ra dòng nhiệt truyền từ không khí bên ngoài qua lớp vỏ bảo ôn vào thành bồn. Nếu lớp cách nhiệt không đủ dày hoặc tồn tại cầu nhiệt, tải lạnh sẽ tăng và hệ thống máy nén phải tiêu thụ thêm điện năng để duy trì nhiệt độ công nghệ.

Đối với mô hình truyền nhiệt một chiều qua lớp phẳng, nhiệt lượng truyền qua có thể ước tính bằng công thức Q = λ × A × ΔT / d, trong đó Q là công suất truyền nhiệt (W), λ là hệ số dẫn nhiệt (W/(m·K)), A là diện tích (m²), ΔT là chênh lệch nhiệt độ (K) và d là độ dày cách nhiệt (m). Công thức này phù hợp để giải thích nguyên lý, nhưng chưa xét điện trở đối lưu, hình học trụ, cầu nhiệt và các chi tiết kết cấu.

Đối với bồn hình trụ, mô hình chính xác hơn phải xét điện trở dẫn nhiệt xuyên tâm R = ln(r2/r1)/(2πλL), trong đó r1 và r2 lần lượt là bán kính trong và ngoài của lớp cách nhiệt, L là chiều dài phần trụ. Kỹ sư cần cộng thêm điện trở đối lưu và các thành phần truyền nhiệt khác để xác định tải lạnh thực tế.

Đọng sương xảy ra khi nhiệt độ bề mặt ngoài thấp hơn nhiệt độ điểm sương của không khí xung quanh. Ví dụ, môi trường nhà xưởng có nhiệt độ 30°C và độ ẩm tương đối 80% sẽ có điểm sương xấp xỉ 26°C. Nếu nhiệt độ lớp vỏ ngoài thấp hơn mức này, hơi nước có thể ngưng tụ trên bề mặt.

Do đó, mục tiêu chống đọng sương không chỉ là tăng độ dày foam mà phải bảo đảm nhiệt độ bề mặt ngoài cao hơn điểm sương thiết kế với biên an toàn phù hợp. Đồng thời cần xử lý cầu nhiệt tại chân đỡ, cổ bồn, mặt bích, đường ống, cửa người chui và các vị trí xuyên qua lớp bảo ôn.

Chịu sốc nhiệt -50°C đến +110°C: hạn chế giòn nứt, co ngót và suy giảm lớp foam

Trong nhà máy bia, sữa và chế biến thực phẩm, lớp cách nhiệt có thể chịu biến thiên nhiệt độ trong các giai đoạn vận hành, vệ sinh thiết bị, dừng máy và khởi động lại. Biên độ từ -50°C đến +110°C là một yêu cầu khắt khe, cần được đánh giá riêng theo từng hệ PUR/PIR và chế độ tiếp xúc thực tế.

Không thể mặc định mọi hệ PU foam cứng đều làm việc liên tục trong toàn bộ dải nhiệt này mà không giòn nứt hoặc co ngót. Nhiều công thức PUR thông dụng có giới hạn nhiệt độ sử dụng liên tục thấp hơn +110°C. Một số hệ PIR hoặc công thức chuyên dụng có thể chịu nhiệt cao hơn, nhưng khả năng sử dụng liên tục, tiếp xúc ngắn hạn và chịu chu kỳ sốc nhiệt phải được phân biệt rõ.

Khi nhiệt độ thay đổi, foam và kim loại giãn nở hoặc co lại với hệ số khác nhau. Chênh lệch biến dạng gây ứng suất tại liên diện bám dính, đặc biệt ở các khu vực chuyển tiếp hình học hoặc có lớp foam quá dày. Nếu foam có độ bền kéo, độ dẻo dai hoặc độ ổn định kích thước không phù hợp, hiện tượng nứt, bong tách và co ngót có thể xảy ra.

Để đánh giá khả năng chịu sốc nhiệt, kỹ sư cần yêu cầu dữ liệu về độ ổn định kích thước theo ASTM D2126 hoặc phương pháp tương đương, thử nghiệm chu kỳ nhiệt theo điều kiện dự án và kiểm tra độ bám dính sau thử. Nếu bồn thường xuyên tiếp xúc với nhiệt độ vệ sinh cao, cần xác định nhiệt độ thực tế tại mặt tiếp xúc foam, thời gian duy trì nhiệt và số chu kỳ vận hành dự kiến.

Giải pháp phù hợp là lựa chọn công thức có giới hạn nhiệt độ được nhà sản xuất xác nhận, kiểm soát ứng suất do co ngót và thiết kế lớp bảo ôn theo đúng chế độ nhiệt. Trường hợp nhiệt độ vượt khả năng của PU/PIR, cần cân nhắc lớp cách nhiệt chịu nhiệt bổ sung hoặc vật liệu thay thế tại vùng có nhiệt độ cao.

Closed-cell hạn chế hơi ẩm xâm nhập và giảm nguy cơ ăn mòn kim loại dưới lớp cách nhiệt (CUI)

Đặc điểm quan trọng của foam bảo ôn bồn bia là khả năng tạo lớp vật liệu liên tục, giảm số lượng khe nối so với một số giải pháp lắp ghép. Khi tỷ lệ closed-cell cao, độ hút nước và khả năng truyền hơi nước có thể được hạn chế, từ đó giảm nguy cơ tích tụ nước trong lớp bảo ôn.

Tuy nhiên, CUI không chỉ phụ thuộc vào cấu trúc foam. Nước có thể xâm nhập từ mối nối tôn bao che, vị trí đỡ ống, lỗ xuyên kỹ thuật, khu vực vệ sinh bằng nước áp lực hoặc điểm hư hỏng cơ học. Nếu hơi ẩm bị giữ lại giữa foam và thành kim loại, nguy cơ ăn mòn vẫn tồn tại.

Đối với bồn thép carbon, cần đánh giá hệ sơn hoặc lớp phủ chống ăn mòn tương thích với foam. Đối với inox, cần kiểm soát nguồn chloride, hóa chất vệ sinh và điều kiện gây ăn mòn cục bộ. Các vị trí có nguy cơ cao phải được thiết kế để có thể kiểm tra, bảo trì hoặc tháo mở khi cần thiết.

Giải pháp kiểm soát CUI hiệu quả phải kết hợp bốn yếu tố: chuẩn bị bề mặt đạt yêu cầu, lớp PU/PIR bọt kín chất lượng ổn định, hệ cản hơi và chống nước được xử lý liên tục, cùng chương trình kiểm tra định kỳ tại các điểm rủi ro. Đây là cách tiếp cận thực tế hơn so với tuyên bố foam có khả năng ngăn 100% hơi ẩm trong mọi điều kiện.

Tối ưu điện năng duy trì nhiệt độ bồn: phương pháp đánh giá mức tiết kiệm 30–40% theo điều kiện vận hành thực tế

Mức tiết kiệm điện năng 30–40% là một mục tiêu hiệu quả có thể được đặt ra trong dự án cải tạo hệ thống bảo ôn xuống cấp, nhưng không thể xem là kết quả mặc định khi sử dụng PU foam. Tỷ lệ tiết kiệm phụ thuộc vào tổn thất nhiệt ban đầu, diện tích bồn, độ dày lớp cách nhiệt, nhiệt độ vận hành, thời gian hoạt động và hiệu suất hệ thống lạnh.

Để lượng hóa hiệu quả, kỹ sư cần xác định công suất nhiệt xâm nhập trước và sau cải tạo. Nếu hệ số hiệu quả lạnh COP không đổi, điện năng tiết kiệm do giảm tải nhiệt có thể ước tính bằng E = (Qtrước − Qsau) × t / (1000 × COP), trong đó Q tính bằng W, t tính bằng giờ và E tính bằng kWh.

Ví dụ minh họa, một hệ thống bồn có tổn thất nhiệt ban đầu 5.000 W, sau cải tạo còn 3.000 W, vận hành 8.000 giờ/năm và hệ thống lạnh có COP trung bình bằng 3. Khi đó, mức giảm tải nhiệt là 2.000 W, tương ứng khoảng 5.333 kWh điện/năm. Đây là mức giảm điện năng lý thuyết liên quan đến tải nhiệt của bồn, chưa phải mức tiết kiệm của toàn bộ nhà máy.

Nếu riêng phần điện năng duy trì nhiệt độ bồn trước cải tạo là 13.333 kWh/năm, mức giảm 5.333 kWh tương đương khoảng 40% của hạng mục đó. Nhưng nếu điện năng duy trì nhiệt độ bồn chỉ chiếm 20% tổng điện năng nhà máy, tỷ lệ giảm điện toàn nhà máy sẽ nhỏ hơn nhiều. Vì vậy, mọi công bố tiết kiệm 30–40% phải nêu rõ phạm vi đo lường và đường cơ sở so sánh.

Để nghiệm thu hiệu quả, nên thu thập dữ liệu điện năng, nhiệt độ sản phẩm, nhiệt độ môi trường, độ ẩm, thời gian chạy máy nén và sản lượng trước và sau cải tạo. Phương pháp đo lường và xác minh có thể tham khảo nguyên tắc IPMVP, đồng thời hiệu chỉnh các yếu tố vận hành khác biệt để tránh đánh giá sai lợi ích của lớp bảo ôn.

Cách Nhiệt Bồn Silo Bằng PU Foam: Thiết Kế Density, Độ Dày Và Quy Trình Phun

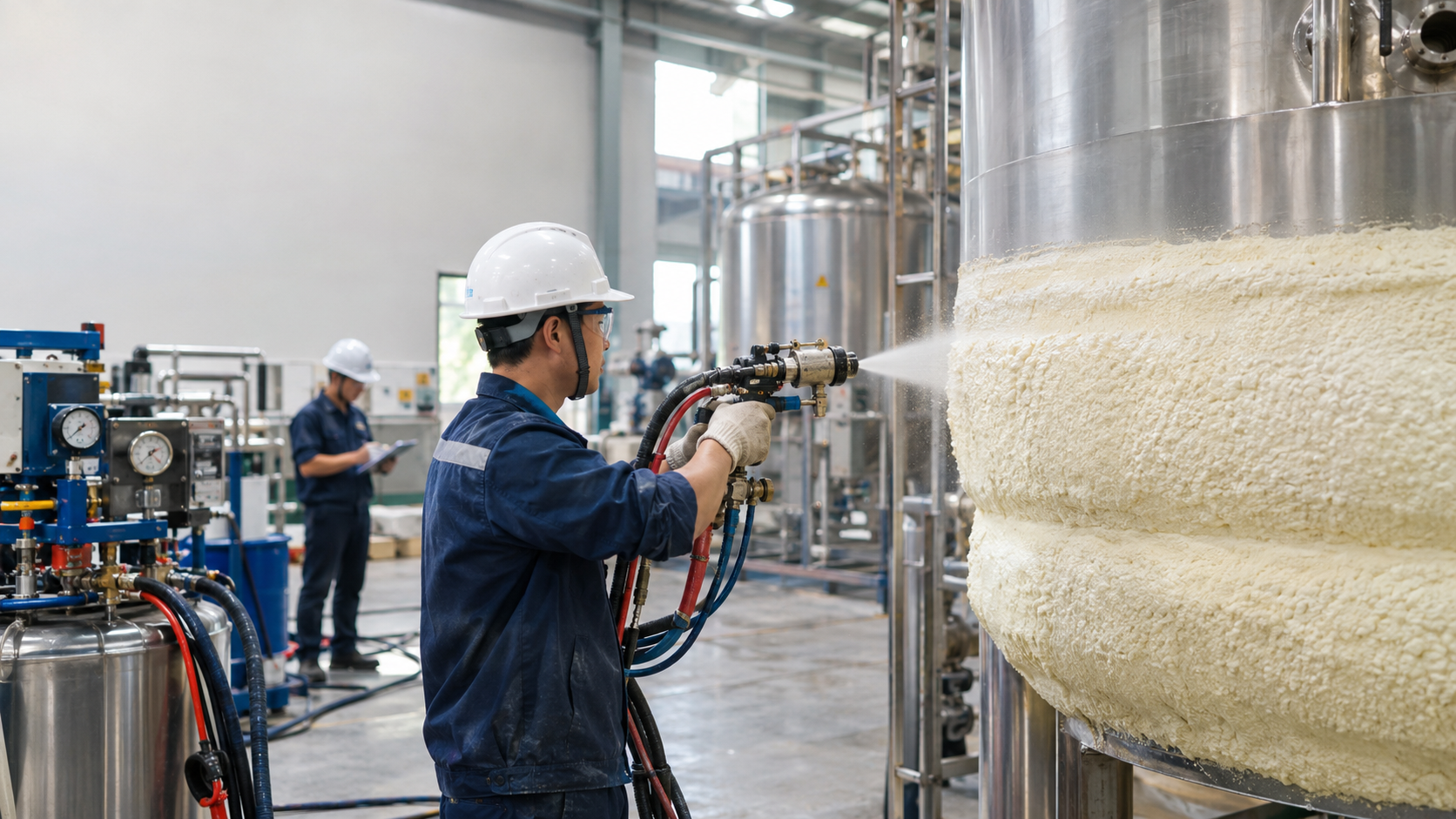

Cách Nhiệt Bồn Silo Bằng PU Foam: Thiết Kế Density, Độ Dày Và Quy Trình Phun - Vinosaur Polyurethane

Xác định độ dày PU theo nhiệt độ sản phẩm, nhiệt độ môi trường, kích thước bồn và yêu cầu chống đọng sương

Trong thiết kế cách nhiệt bồn silo bằng pu foam, độ dày vật liệu phải được xác định từ yêu cầu nhiệt học và điều kiện vận hành, không nên áp dụng một độ dày cố định cho mọi loại bồn. Hai mục tiêu cần được kiểm tra đồng thời là giới hạn nhiệt xâm nhập và duy trì nhiệt độ bề mặt ngoài cao hơn điểm sương thiết kế.

Các dữ liệu đầu vào tối thiểu gồm nhiệt độ sản phẩm, nhiệt độ môi trường lớn nhất, độ ẩm tương đối, kích thước và hình dạng bồn, vật liệu thành bồn, điều kiện gió, hệ số dẫn nhiệt thiết kế và đặc điểm lớp bao che. Với bồn đặt ngoài trời, cần xét thêm bức xạ mặt trời, nước mưa và điều kiện thời tiết cực trị.

Đối với bồn trụ có đường kính lớn, mô hình truyền nhiệt xuyên tâm thường phù hợp hơn công thức tường phẳng. Phần đáy, nắp chỏm, chân bồn và vị trí xuyên ống cần được kiểm tra riêng vì có hình học và điều kiện truyền nhiệt khác nhau.

Ví dụ sơ bộ, một lớp foam dày 50 mm có λ = 0,025 W/(m·K), chênh lệch nhiệt độ 25 K và bỏ qua điện trở bề mặt sẽ cho mật độ dòng nhiệt theo mô hình phẳng khoảng 12,5 W/m². Nếu tăng độ dày lên 75 mm trong cùng điều kiện, giá trị lý thuyết giảm còn khoảng 8,3 W/m². Đây chỉ là ví dụ về ảnh hưởng của độ dày, không phải kết quả thiết kế hoàn chỉnh.

Độ dày cuối cùng cần được kiểm tra bằng mô hình nhiệt có xét đối lưu, hình học và nhiệt độ bề mặt. Với hệ bảo ôn lạnh, cần đặc biệt chú ý vị trí nối tiếp giữa foam và lớp cản hơi để tránh ngưng tụ ẩn bên trong kết cấu.

Thiết lập áp suất phun, lưu lượng máy PU và tỷ lệ phối trộn để kiểm soát cell structure và density

Chất lượng foam phụ thuộc đồng thời vào công thức hóa chất và độ chính xác của máy phun. Những thông số cần kiểm soát gồm áp suất hai thành phần, nhiệt độ hóa chất, nhiệt độ ống dẫn, lưu lượng tổng, tỷ lệ phối trộn, độ chênh áp và tình trạng buồng trộn.

Máy phun PU áp cao sử dụng cơ chế va đập hai dòng hóa chất trong đầu trộn để tạo hỗn hợp phản ứng. Một số thiết bị công nghiệp có thể hoạt động trong dải áp suất khoảng 100–200 bar hoặc cao hơn tùy thiết kế. Đây là dải tham khảo của một số hệ máy, không phải áp suất cài đặt chung cho tất cả nguyên liệu và đầu phun.

Tỷ lệ phối trộn polyol và isocyanate phải dựa trên chỉ số NCO, hydroxyl number, hàm lượng nước và công thức hệ hóa chất. Nhiều hệ thương mại được thiết kế với tỷ lệ cấp liệu danh nghĩa 1:1 theo thể tích, nhưng không thể mặc định tỷ lệ này đúng cho mọi hệ PUR/PIR hoặc tương đương tỷ lệ 1:1 theo khối lượng.

Trong thực tế, kỹ sư cần cân chỉnh áp suất và lưu lượng trên chính bộ máy, đầu trộn và hệ nguyên liệu sẽ sử dụng. Việc sao chép thông số từ một công thức khác có thể dẫn đến sai lệch density và chất lượng foam, ngay cả khi hai hệ hóa chất có ngoại quan tương tự.

Độ bám dính trên inox/thép: chuẩn bị bề mặt, kiểm soát nhiệt độ vật liệu và điều kiện phun

Trước khi phun foam lên inox hoặc thép, bề mặt cần được kiểm tra dầu mỡ, bụi, độ ẩm, lớp oxide và tình trạng lớp phủ. Đối với thép carbon, phải lựa chọn phương án làm sạch và hệ sơn chống ăn mòn phù hợp với yêu cầu thiết kế. Đối với inox, cần sử dụng phương pháp xử lý bề mặt không gây nhiễm bẩn sắt hoặc chloride.

Độ nhám bề mặt có thể cải thiện khả năng neo giữ cơ học nhưng phải phù hợp với yêu cầu vệ sinh, chống ăn mòn và khả năng bảo vệ của thành bồn. Không nên tự ý phun hạt mài hoặc xử lý cơ học lên bồn inox thực phẩm khi chưa có phê duyệt kỹ thuật.

Nhiệt độ bề mặt phải nằm trong giới hạn được quy định bởi hệ hóa chất. Bề mặt quá lạnh có thể làm giảm tốc độ phản ứng và khả năng bám dính, trong khi bề mặt quá nóng có thể gây phản ứng nhanh bất thường, tạo rỗ hoặc giảm thời gian thấm ướt.

Đặc biệt, bề mặt phải khô và có nhiệt độ cao hơn điểm sương theo biên an toàn được quy định trong quy trình thi công. Nếu bề mặt đang ngưng tụ hơi nước, cần xử lý điều kiện môi trường trước khi phun thay vì tiếp tục tăng áp suất hoặc nhiệt độ hóa chất.

Độ bám dính có thể được đánh giá bằng phương pháp thử kéo vuông góc theo ASTM D1623 khi phù hợp với dạng mẫu hoặc quy trình thử liên diện được phê duyệt. Kết quả cần ghi rõ cường độ phá hủy, vị trí phá hủy trong foam hay tại liên diện và điều kiện chuẩn bị mẫu.

Xử lý lỗi kỹ thuật: foam co ngót, rỗ khí, bọt không đều, cháy bề mặt và nghẹt khuôn/đầu phun

Trong quá trình phun hoặc đúc foam, lỗi thành phẩm thường là kết quả của nhiều yếu tố tương tác. Vì vậy, quy trình xử lý phải dựa trên việc xác định nguyên nhân gốc thay vì chỉ điều chỉnh một thông số theo cảm tính.

• Foam co ngót: Kiểm tra tỷ lệ phối trộn, độ ổn định kích thước của công thức, nhiệt độ nền, tốc độ phản ứng, độ dày mỗi lượt và điều kiện làm nguội. Co ngót cũng có thể liên quan đến áp suất khí trong tế bào và sự thay đổi thành phần khí theo thời gian.
• Foam rỗ khí hoặc xuất hiện hốc: Kiểm tra độ ẩm bề mặt, độ ẩm nguyên liệu, khả năng thoát khí trong khuôn, đường đi của dòng foam và chất lượng trộn. Với hệ đổ khuôn, cần đánh giá vị trí lỗ thoát khí và phương án điền đầy.
• Cấu trúc bọt không đồng đều: Kiểm tra chênh áp hai thành phần, nhiệt độ hóa chất, độ nhớt, tình trạng bộ lọc, buồng trộn và tỷ lệ cấp liệu. Sai lệch trong quá trình trộn có thể tạo vùng foam khác density.
• Foam cháy xém hoặc quá nhiệt: Kiểm tra nhiệt phản ứng, khối lượng foam trong một lần đổ, độ dày mỗi lượt và khả năng tản nhiệt. Phản ứng tạo polyurethane tỏa nhiệt; khối foam quá lớn có thể tích nhiệt nguy hiểm.
• Nghẹt khuôn hoặc đầu phun: Kiểm tra thời gian phản ứng, tồn dư hóa chất, bộ lọc, van, cơ cấu tự làm sạch và quy trình vệ sinh. Không tháo đầu phun hoặc đường ống khi hệ thống còn áp suất.

Đối với lỗi lặp lại, cần lưu hồ sơ áp suất, nhiệt độ, lưu lượng, tỷ lệ phối trộn, cream time, rise time, tack-free time và density thực tế. Việc phân tích dữ liệu theo từng lô giúp phân biệt lỗi nguyên liệu với lỗi thiết bị hoặc điều kiện thi công.

Quá trình xử lý hóa chất isocyanate phải tuân thủ SDS, quy trình thông gió, kiểm soát phơi nhiễm và sử dụng phương tiện bảo vệ cá nhân phù hợp. Khi phun công nghiệp, cần kiểm soát aerosol isocyanate, tránh tiếp xúc da và hô hấp, đồng thời thực hiện quy trình khóa và xả áp trước bảo trì máy.

Đánh Giá Hiệu Quả PU Cách Nhiệt Bồn Bia Theo Góc Nhìn Kỹ Sư Nhà Máy

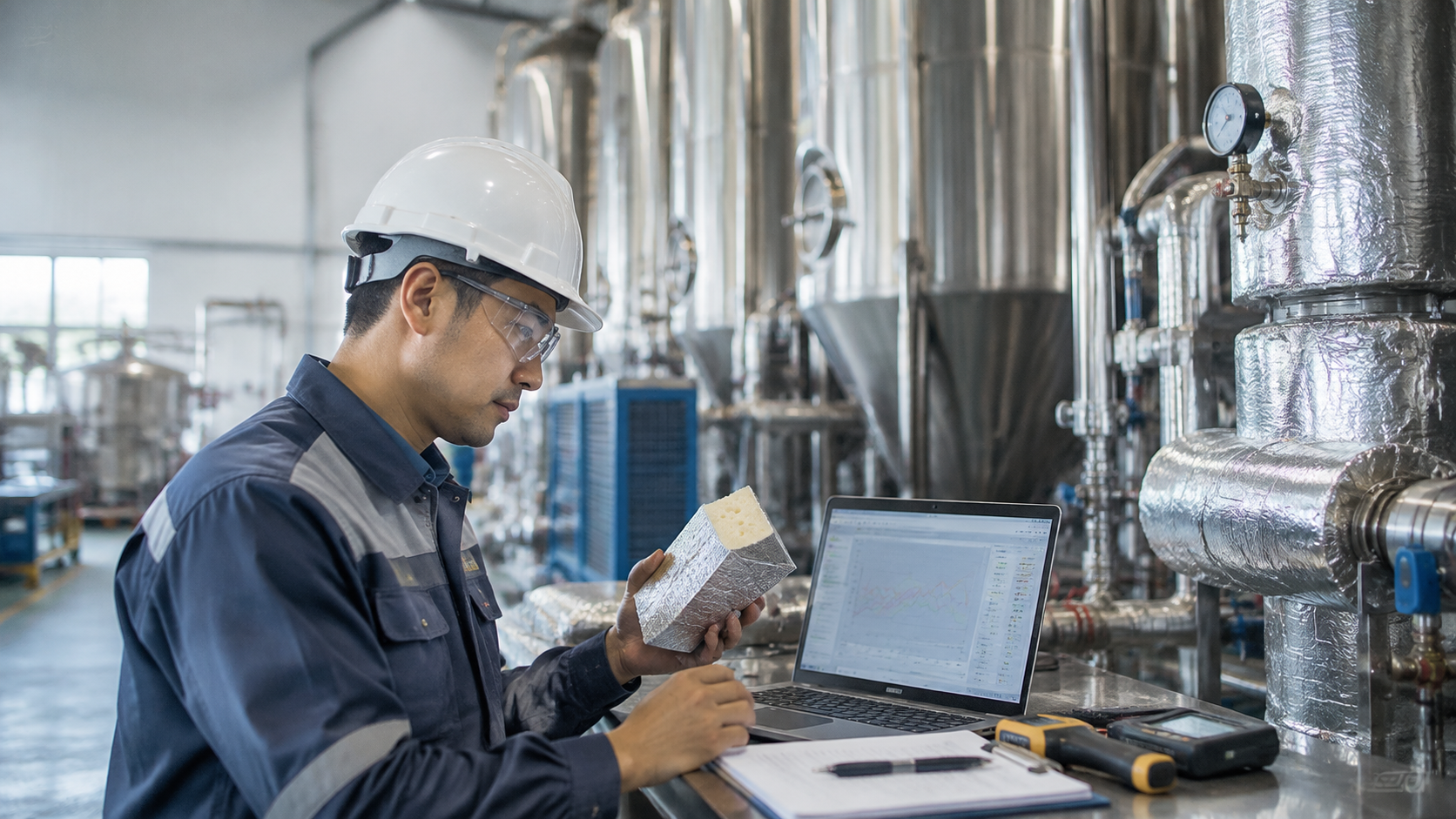

Đánh Giá Hiệu Quả PU Cách Nhiệt Bồn Bia Theo Góc Nhìn Kỹ Sư Nhà Máy - Vinosaur Polyurethane

Các chỉ tiêu nghiệm thu: density, k-factor, closed-cell, độ bám dính, độ ổn định kích thước và khả năng chịu nhiệt

Đối với nhà máy vận hành liên tục, nghiệm thu foam bảo ôn bồn bia phải dựa trên dữ liệu đo kiểm thay vì chỉ quan sát bề mặt sau phun. Một lớp foam có hình thức đồng đều chưa chắc đã đáp ứng yêu cầu về density, hệ số dẫn nhiệt hoặc độ ổn định kích thước dài hạn.

Bộ chỉ tiêu nghiệm thu cần được xây dựng theo điều kiện vận hành, yêu cầu thiết kế và mã nguyên liệu cụ thể. Các phương pháp thử tham khảo gồm ASTM D1622 cho tỷ trọng biểu kiến, ASTM C518 cho hệ số dẫn nhiệt, ASTM D6226 cho tỷ lệ tế bào kín, ASTM D1621 cho độ bền nén và ASTM D2126 cho độ ổn định kích thước.

Đối với những dự án sử dụng vật liệu PU/PIR dạng tấm hoặc cấu kiện có yêu cầu kỹ thuật tương ứng, có thể tham khảo tiêu chuẩn ASTM C591 về vật liệu cách nhiệt polyurethane và polyisocyanurate cứng dạng chế tạo sẵn. Cần kiểm tra phạm vi áp dụng của tiêu chuẩn và không mặc định toàn bộ yêu cầu của vật liệu chế tạo sẵn áp dụng trực tiếp cho foam phun tại hiện trường.

Hồ sơ nghiệm thu nên bao gồm mã lô hóa chất, ngày sản xuất, điều kiện bảo quản, tỷ lệ phối trộn, nhật ký máy phun, kết quả kiểm tra mẫu, hình ảnh vị trí thi công và bản vẽ hoàn công. Đối với bồn có lớp bao che, cần nghiệm thu riêng các mối nối, vị trí xuyên ống và hệ cản hơi trước khi đóng kín.

So sánh giải pháp foam bảo ôn bồn bia với các cấu hình cách nhiệt khác theo hiệu suất, độ bền và bảo trì

Không có một vật liệu bảo ôn phù hợp tối ưu cho mọi bồn công nghiệp. Việc lựa chọn phải xét nhiệt độ làm việc, điều kiện môi trường, khả năng kiểm tra bảo trì, yêu cầu chống cháy, độ phức tạp hình học và tổng chi phí vòng đời.

PU/PIR foam có lợi thế rõ rệt khi cần bảo ôn bề mặt cong, hạn chế khe nối và tối ưu không gian. Tuy nhiên, tại các vị trí cần tháo mở thường xuyên hoặc có nhiệt độ vượt giới hạn vật liệu, giải pháp lắp ghép hoặc kết cấu bảo ôn kết hợp có thể phù hợp hơn.

Đối với nhà máy thực phẩm, cần đánh giá thêm khả năng vệ sinh bề mặt ngoài, độ bền của lớp bao che, nguy cơ lưu giữ nước tại mối nối và yêu cầu không để foam tiếp xúc trực tiếp với thực phẩm nếu chưa được chứng nhận phù hợp cho mục đích tiếp xúc đó.

Tính toán chi phí vòng đời: tổn thất nhiệt, điện năng lạnh, thời gian hoàn vốn và chi phí bảo dưỡng

Chi phí đầu tư ban đầu không phản ánh đầy đủ hiệu quả của một hệ bảo ôn. Đối với bồn vận hành nhiều năm, tổng chi phí sở hữu cần bao gồm chi phí nguyên liệu, thi công, bao che, điện năng lạnh, kiểm tra, sửa chữa và rủi ro dừng sản xuất.

Mô hình chi phí vòng đời có thể biểu diễn bằng LCC = Cđầu tư + tổng chi phí điện năng và bảo dưỡng đã chiết khấu + chi phí thay thế và xử lý cuối vòng đời. Khi so sánh các phương án, phải sử dụng cùng thời hạn đánh giá, giả định giá điện, tốc độ tăng chi phí và tỷ lệ chiết khấu.

Ví dụ, nếu một dự án cải tạo bảo ôn tiết kiệm được 5.333 kWh/năm và đơn giá điện bình quân giả định là 2.000 đồng/kWh, lợi ích điện năng khoảng 10,67 triệu đồng/năm. Nếu phần chi phí đầu tư tăng thêm so với phương án cơ sở là 30 triệu đồng, thời gian hoàn vốn đơn giản khoảng 2,81 năm, chưa xét chi phí bảo dưỡng, lãi suất, thuế và thay đổi điều kiện vận hành.

Đây là ví dụ tính toán, không phải cam kết hiệu quả cho một công trình cụ thể. Nếu hệ thống lạnh có COP biến đổi theo tải, kỹ sư cần sử dụng hiệu suất thực tế theo từng chế độ vận hành để tính điện năng tiết kiệm chính xác hơn.

Đối với dự án mới, nên so sánh ít nhất hai hoặc ba cấu hình độ dày foam trên cùng cơ sở kỹ thuật. Phương án tối ưu không nhất thiết là phương án có độ dày lớn nhất, mà là phương án đáp ứng yêu cầu chống đọng sương, kiểm soát tải lạnh và có giá trị hiện tại ròng của chi phí vòng đời thấp nhất trong các phương án đạt yêu cầu.

Đúc Kết Giải Pháp Chuyển Giao Công Nghệ Và Cung Cấp Nguyên Liệu PU Trọn Gói Của Vinosaur Polyurethane

Nguyên liệu Polyurethane Made in Vietnam: hệ Polyol/Isocyanate, C/O, C/Q và kiểm soát chất lượng theo lô

Đối với doanh nghiệp sản xuất bồn bia, tank lạnh và silo, chất lượng nguyên liệu cần được kiểm soát xuyên suốt từ lựa chọn công thức đến nghiệm thu thành phẩm. Vinosaur Polyurethane, thuộc Công ty TNHH Việt Nguyên, định hướng cung cấp giải pháp nguyên liệu polyurethane phù hợp nhu cầu sản xuất và gia công công nghiệp tại Việt Nam.

Thế mạnh của hướng tiếp cận làm chủ công nghệ Made in Vietnam là khả năng điều chỉnh hệ polyol, lựa chọn isocyanate tương thích và cân chỉnh đặc tính phản ứng theo khuôn mẫu, thiết bị và mục tiêu density. Tuy nhiên, xuất xứ của từng thành phần hóa chất và xuất xứ của hệ nguyên liệu thành phẩm phải được phân biệt rõ trong hồ sơ thương mại.

Đối với nguyên liệu PU cách nhiệt bồn bia, doanh nghiệp nên yêu cầu TDS, SDS, thông tin lô, kết quả kiểm tra chất lượng và chứng từ C/O, C/Q khi áp dụng hoặc theo yêu cầu hợp đồng. C/O là chứng từ xác nhận xuất xứ theo quy định; C/Q là tài liệu chứng nhận hoặc xác nhận chất lượng theo phạm vi phát hành. Không nên xem C/O và C/Q là bằng chứng thay thế cho toàn bộ kết quả thử nghiệm cơ lý của foam thành phẩm.

Việc kiểm soát theo lô cần tập trung vào độ nhớt, tỷ trọng thành phần lỏng, hàm lượng nước, chỉ số hydroxyl hoặc NCO khi phù hợp, thời gian phản ứng, density foam và ngoại quan tế bào. Các giá trị chấp nhận phải được quy định trong tài liệu kỹ thuật hoặc thỏa thuận chất lượng của từng mã nguyên liệu.

Cung cấp đồng bộ máy phun xốp PU, hóa chất và cấu hình vận hành theo từng loại bồn bia, tank lạnh và silo

Một hệ nguyên liệu tốt chỉ phát huy hiệu quả khi được sử dụng với thiết bị phối trộn phù hợp. Đối với các xưởng chế tạo bồn inox, việc lựa chọn máy phun phải dựa trên sản lượng, diện tích phun, yêu cầu độ dày, phương pháp tạo foam và đặc điểm của hệ hóa chất.

Vinosaur Polyurethane định hướng giải pháp đồng bộ giữa hóa chất polyurethane, máy phun xốp PU và cấu hình vận hành. Với dây chuyền phun trực tiếp, cần xem xét khả năng kiểm soát áp suất, gia nhiệt, lưu lượng và tính ổn định tỷ lệ phối trộn. Với dây chuyền bơm điền đầy khoang bồn, cần ưu tiên khả năng định lượng, kiểm soát shot size và thời gian phản ứng phù hợp thể tích khuôn.

Việc lựa chọn công suất máy không nên chỉ dựa vào lưu lượng tối đa được công bố. Kỹ sư cần đánh giá dải lưu lượng vận hành ổn định, khả năng thay đổi đầu trộn, yêu cầu vệ sinh, độ chính xác định lượng và năng lực bảo trì phụ tùng tại xưởng.

Chuyển giao kỹ thuật tại xưởng: cài đặt áp suất, lưu lượng, tỷ lệ phối trộn và xử lý sự cố trong quá trình phun

Theo định hướng hỗ trợ kỹ thuật của Vinosaur Polyurethane, quá trình chuyển giao công nghệ cần tập trung vào khả năng tái lập chất lượng foam trong điều kiện sản xuất thực tế. Nội dung chuyển giao không chỉ dừng ở thao tác vận hành máy mà còn bao gồm kiểm soát nguyên liệu, thiết lập thông số và phương pháp nhận diện lỗi.

Quy trình chuyển giao nên bắt đầu bằng kiểm tra thiết bị, xác nhận tình trạng đường ống và bộ lọc, đo tỷ lệ cấp liệu, chạy thử trên mẫu đại diện, đo density và đánh giá cấu trúc foam. Sau đó, kỹ sư tiến hành hiệu chỉnh áp suất, nhiệt độ và lưu lượng theo kết quả thực tế, đồng thời thiết lập giới hạn vận hành được phê duyệt.

Đối với xưởng sản xuất nhiều loại bồn, cần xây dựng bộ thông số riêng cho từng nhóm sản phẩm như tank lên men, bồn nước lạnh, silo và cấu kiện gối đỡ. Mỗi nhóm có thể khác nhau về diện tích bề mặt, thể tích khoang, yêu cầu độ dày, density và điều kiện thoát nhiệt phản ứng.

Khi phát sinh lỗi foam co ngót, rỗ khí hoặc không đồng đều, kỹ sư cần đối chiếu nhật ký máy và kết quả kiểm tra mẫu để xác định nguyên nhân. Việc hiệu chỉnh phải được thử nghiệm và xác nhận trước khi đưa vào sản xuất hàng loạt, tránh thay đổi nhiều thông số đồng thời mà không có dữ liệu kiểm chứng.

Năng lực hỗ trợ kỹ thuật trực tiếp của Vinosaur Polyurethane cho doanh nghiệp và nhà thầu B2B

Đối với nhà máy bia, sữa và chế biến thực phẩm lạnh, hiệu quả bảo ôn phải được đánh giá bằng khả năng duy trì nhiệt độ ổn định, kiểm soát đọng sương, hạn chế nguy cơ CUI và giảm chi phí năng lượng trong dài hạn. Đây là các tiêu chí có thể đo lường và nghiệm thu, thay vì chỉ dựa trên ngoại quan hoặc mức tiêu hao nguyên liệu ban đầu.

Vinosaur Polyurethane – Công ty TNHH Việt Nguyên (Khủng Long Việt Nguyên) định hướng hỗ trợ doanh nghiệp và nhà thầu B2B trong việc lựa chọn hệ PU/PIR, tùy biến tỷ trọng theo ứng dụng, phối hợp cấu hình máy phun và hỗ trợ cân chỉnh kỹ thuật trực tiếp tại xưởng theo phạm vi dịch vụ được thống nhất.

Trước khi quyết định triển khai, doanh nghiệp nên cung cấp bản vẽ bồn, nhiệt độ vận hành, diện tích cần bảo ôn, yêu cầu chống đọng sương, tải trọng tại các vị trí đỡ và thông tin thiết bị phun hiện có. Trên cơ sở đó, phương án nguyên liệu và quy trình thử mẫu có thể được xây dựng phù hợp với yêu cầu kỹ thuật thực tế.

Kết luận: PU/PIR foam là giải pháp có tiềm năng nâng cao hiệu quả cách nhiệt cho bồn bia, tank lạnh và silo nhờ hệ số dẫn nhiệt thấp, cấu trúc bọt kín và khả năng tạo lớp bảo ôn liên tục. Tuy nhiên, hiệu quả chống đọng sương, kiểm soát CUI, chịu sốc nhiệt và tiết kiệm điện năng phải được xác nhận bằng thiết kế, thử nghiệm và dữ liệu vận hành. Lựa chọn đúng density, kiểm soát chất lượng phối trộn và nghiệm thu theo tiêu chuẩn là nền tảng để bảo đảm độ bền và hiệu quả đầu tư.

Liên hệ Vinosaur Polyurethane – Công ty TNHH Việt Nguyên để trao đổi phương án nguyên liệu PU cách nhiệt bồn bia, đăng ký mẫu test liệu, tư vấn cấu hình máy phun và chuyển giao công nghệ tại xưởng. Hotline/Zalo: 0978700123 – Mr. Phạm Văn Tân. Email: vnphamtan@gmail.com. Website: https://www.vinosaur.vn.
